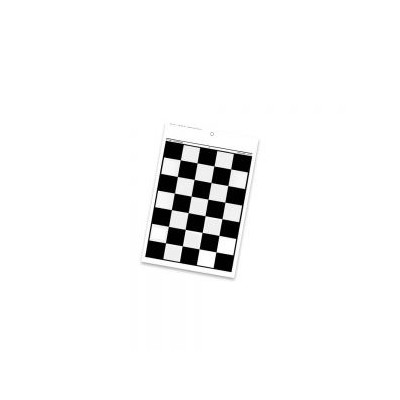

易高Elcometer 4695方格片/涂布率測
易高Elcometer 181模擬混凝土回彈儀
PG70ABDL 的屏幕可選分辨率為0.01mm 或0.001mm（0.001/0.0001英寸），可同時用A型和B型掃描來顯示厚度值，以便用戶準確評估各類材料。
儀表的自動尋找功能可以定位監測點，調節顯示屏設置以顯示波形。
儀表的高速掃描功能加速了檢測過程，達到每秒32次測量。從被測材料上移開傳感器，顯示屏就會顯示掃描的最小測值。
用戶可設置上下限，通過視覺和聽覺的警報來察覺具體的應用偏差。
特點:
0.001mm的高度分辨率
顯示模式范圍：A型掃描，B型掃描，脈沖-回波，回波-回波
可調節增益： -30dB至70dB
自動增益控制 (AGC)
用戶自定義的設置
多種語言顯示
多種校準和材料選擇選項
高速掃描：每秒32個讀數
差值模式
最小厚度報警模式
數據存儲功能：12，000個讀數和波形
可下載到數據管理軟件
PG70ABDL 特征解釋
重復性/穩定性指示條
易高系列擁有6個豎條信號，當所有豎條全亮并且數字測厚儀上的最后一位數字穩定時，儀器即可得出可靠的測量結果。
顯示最小厚度的高速掃描顯示屏
通過快速增加測量數據的刷新率，這種模式可以使用戶掃描被測試材料。儀器會自動保存下最小的厚度值并且在掃描結束之后顯示出來。這個模式也可與極限報警模式一起使用（取決于產品型號）。
差分模式
一旦用戶自定義的標稱厚度值被設置后，儀器將會用+/-號來顯示輸入標稱值的厚度差。
極限報警模式
用戶可以定義最小和最大厚度極限。如果測量值超出上限或下限，紅色LED會亮起，蜂鳴器響起。綠色LED亮起指示可接受厚度。
V-型路徑校正模式
雙晶傳感器由一個帶兩個晶體的探頭組成（一個傳輸，一個接收聲脈沖）。晶體被一個隔音屏障分開-聲音從一個晶體傳到另一個晶體，產生一個V型路徑。 由于時間/厚度的關系是非線性的，V-路徑校正模式就用來彌補這個錯誤。
PG70ABDL 測量模式介紹
| 脈沖-回波模式 (PE）: 標準顯示模式，測量從傳感器探頭基體到材料密度邊界（通常是背面）的總厚度。適合凹洞和瑕疵的檢測。 |  |
| 回波-回波模式（EE）: 又被稱作ThruPaint?模式，可以忽略掉涂層的厚度，顯示的是從表面到材料密度邊界的直接厚度。 |  |
| 界面-回波模式（IE）: 比PE模式更準確。IE模式顯示從表層到材料密度邊界的總厚度，即可忽略耦合劑的厚度。 |  |
PG70ABDL 顯示模式
| 材料厚度數字顯示模式: 所有型號的標準顯示模式，以毫米或英寸為單位，用數字來顯示厚度值。 掃描欄顯示模式:
B掃描顯示模式: |  |
| A掃描顯示模式—全波型(RF）: A掃描顯示被測材料的反射聲音或震蕩的正弦波。RF模式顯示的是全波。 A-掃描顯示模式—半波型（正波形/負波形）: |  |
技術規格
| 電線和適配器 | |
| TL-24030-1 | 電線：1.2m (4′) 單Lemo 00 至 BNC |
| TL-24030-2 | 電線：1.2m (4′)單Lemo 00 至Lemo 00 |
| TL-24030-3 | 電線：1.2m (4′)單 Lemo 00至 螺旋式接口 |
| TL-24031 | RS232電線 1.8m (6′); DB-9 至 Lemo |
| TL-24032 | USB到串口轉換器 |
| 耦合劑 | |
| TC-24034-1 | 耦合劑：標準式；4盎司瓶 (材料安全數據表) |
| TC-24034-2 | 耦合劑: 標準式；12盎司瓶 (材料安全數據表) |
| TC-24034-3 | 耦合劑: 標準式；1加侖 (材料安全數據表) |
| TC-24034-9 | 耦合劑：高溫510°C (950°F);2盎司管 (材料安全數據表) |
| 延遲線 | |
| TD-24033-1 | 圓錐尖延遲線：丙烯酸； 1/8″ |
| TD-24033-2 | 圓錐尖延遲線：丙烯酸；3/16″ |
| TD-24033-3 | 圓錐尖延遲線：石墨； 3/16″ |
| TD-24033-4 | 延遲線尖（鉛筆）：丙烯酸；1/16″ 直徑 x 0.45″ L |
| TD-24033-5 | 延遲線尖（鉛筆）：丙烯酸； 1/8″ 直徑x 0.45″ L |
| TD-24033-6 | 延遲線尖：丙烯酸；1/4″ 直徑x 1/2″ L |
| TD-24033-7 | 延遲線尖：丙烯酸；1/4″ 直徑x 3/8″ L |
| TD-24033-8 | 延遲線尖：石墨；1/4″ |
| 配件 | |
| TZ-24035 | 6英寸延伸識別筆，為S/E螺旋型傳感器設計 |
傳感器
| 精密測厚儀傳感器 | |
| 易高NDT單晶傳感器設計用于薄的材料與精密的厚度測量. |  |
連接器類型 | 適合于測量 | 適用于 | |||||||||||||
部件編號 | 探頭直徑 | 晶體類型 | 探頭特點 | 阻尼 | 螺旋式接口 | 頂部 | 側面 | 塑料 | 薄塑料 | 鋼 | 鋁 | 鈦 | PG70 & PG70DL | PG70ABDL | PTG6* PTG8* |
2.25 MHz 單晶精密傳感器 | |||||||||||||||
TX2M25CM-4 | 1/4″ | Si/El 接觸點 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
TX2M25EM-4 | 1/2″ | Si/El 接觸點 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
5.00 MHz 單晶精密傳感器 | |||||||||||||||
TX5M00AM-1 | 1/8″ | Si/El 接觸點 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
TX5M00CM-6 | 1/4″ | Si/El 接觸點 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
TX5M00EM-5 | 1/2″ | Si/El 接觸點 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
10.00 MHz 單晶精密傳感器 | |||||||||||||||
TX10M0BM-1 | 3/16″ | Si/El D/線鉛筆 | 1/16英寸尖頭 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
TX10M0BM-2 | 3/16″ | Si/El D/線鉛筆 | 90°直角 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
TX10M0CM-3 | 1/4″ | Si/El 接觸點 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
TX10M0AM-1 | 1/8″ | Si/El 接觸點 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||
15.00 MHz 單晶精密傳感器 | |||||||||||||||
TX15M0CM | 1/4″ | Si/El 延遲線 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
20.00 MHz 單晶精密傳感器 | |||||||||||||||
TX20M0CM | 1/4″ | Si/El 延遲線 | 標準 | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
S – 標準 – 標準無阻尼傳感器
附件
| 型號/部件編號 | PG70ABDL |
| 材料厚度數字顯示 | ■ |
| B型掃描橫截面顯示 | ■ |
| B型掃描與數字顯示相結合 | ■ |
| 掃描欄顯示 | ■ |
| A型掃描顯示 | 正波，負波，全波形（RF） |
| 測量模式 | PE, IE & EE (ThruPaint?) |
| 測量速率: 手動 掃描模式 掃描欄顯示屏 | 每秒4個讀數 每秒32個讀數 每秒6個讀數 |
| 測量范圍 | PE (接觸式) 鋼上: 1.000 – 25.4毫米 (0.040 – 1.000 英寸) PE (接觸式)塑料上: 自0.254毫米起(0.010 英寸) IE 鋼上: 1.27 – 25.4毫米 (0.050 – 1.000 英寸) IE 塑料上: 自0.127毫米 起(0.005 英寸) EE (接觸式) 鋼上l: 2.54 – 76.20毫米 (0.100 – 3.000 英寸) – ThruPaint? EE 鋼上: 0.15 – 12.70毫米 (0.006 – 0.500 英寸) |
| 測量精確度 | ±0.001毫米 (±0.0001 英寸) |
| 測量分辨率 | 用戶可選擇: 0.01毫米 / 0.001毫米(0.001 / 0.0001 英寸) |
| 速度校準范圍 | 1250 – 10,000米/秒 (0.0492 – 0.3936英寸/微秒) |
| 高速掃描模式 | ■ |
| 差值模式 | ■ |
| 極限報警模式 | ■ |
| 可選擇的分辨率 | ■ |
| B型掃描顯示速度 | 每屏15秒 |
| 校準設置 | 16種工廠設置和48種用戶自定義設置可傳輸并可在電腦中存檔 |
| 閘門 | ? PE: 1 閘門; IE, 塑料 & EE: 1 殼延遲的閘門 ? 可調節的閥 |
| 脈沖模式 | 帶可調節脈沖寬度的方波脈沖器（尖峰脈沖，薄，寬） |
| 增益 | 帶有40dB范圍（根據模式選擇）的手動或自動增益控制(AGC) |
| 計時 | 40MHz 的8位超低功耗數字轉換器 |
| 數據記錄 | ? 12,000個波形讀數 ? 網格錄入 ? 字母數字批次標識 ? OBSTRUCT顯示達不到的區域 |
| 校準選項 | 單/雙點，速度和材料類型 |
| 傳感器探頭類型 | 帶延遲尖的單晶，帶延遲尖的鉛筆和接觸式探頭 |
| 傳感器頻率范圍 | 1 – 20MHz |
| 傳感器識別 | 手動-從列表中選擇 |
| V型路徑/雙路徑校正 | 自動 |
| 探頭歸零 | 手動（通過一體式探頭磁盤） |
| 顯示 | 1/8 VGA (灰度), 62 x 45.7毫米 (2.4 x 1.8 英寸) 可視區域 |
| 單位（可選擇） | 毫米或英寸 |
| LED背光 | 開/關/自動 |
| 重復性/穩定性指示器 | ■ |
| 電池類型 | 3節AA堿性電池 |
| 電池壽命（估值） | 150小時 |
| 電量低指示器 | ■ |
| 省電模式 | 自動 |
| 操作溫度 | -10 至 60oC (14 至 140oF) |
| 尺寸（寬*高*長） | 63.5 x 165.0 x 31.5毫米 (2.5 x 6.5 x 1.24 英寸) |
| 重量（包括電池） | 383g (13.5oz) |
| 帶墊片密封底蓋的鋁箱設計和防水薄膜鍵盤 | ■ |
| 傳感連接器類型 | LEMO |
| RS232接口 | 雙向的 |
| 包裝清單 | 易高NDT PG70ABDL 主機，耦合劑，提箱，用戶手冊，檢測證書，3節AA電池，軟件，傳輸線 |
