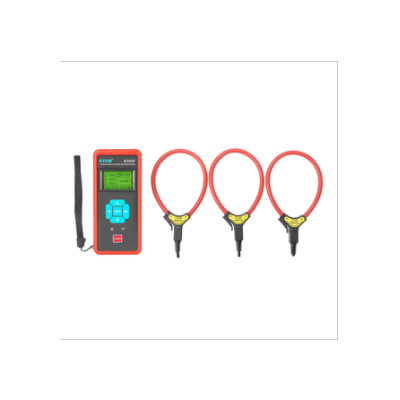

銥泰 ETCR8300F-100*3三通道柔性線圈電流監控記錄儀

電    源

3.7V可充電鋰電池（充滿電約4.2V）

柔性電流鉗

數量

1～3個（選型）

測試方式

柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。

量    程

AC 0.00A～20.00kA

分 辨 率

AC 10mA

精    度

±2%±5dgt(導線處于柔性線圈中心位置，23℃±2℃)

被測電流頻率

50Hz～60Hz

顯示模式

LCD：128dots×64dots

主機尺寸

寬高厚78mm×165mm×42mm

質    量

主機：330g(含電池)

LCD尺寸

顯示域：44mm×27mm

線圈內徑

按客戶要求訂制

線圈直徑

φ7.5mm(非常適合于狹窄環境和排線密集的場所等)

電流鉗引線長度

標準2米

電場干擾

無磁滯效應，抗干擾能力較強

位置誤差

被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。

采樣速率

2次/秒

數據存儲

12000組(掉電或更換電池不會丟失數據)

設定時間

1～99分鐘內設定記錄間隔時間，0分鐘為不自動存儲

記錄時間

節電模式下連續工作約168小時

溢出顯示

超量程溢出功能：“OL”符號顯示

電池電壓

使用3.7V可充電鋰電池，三格電量顯示，電量為零格時表示電池電壓低，請及時充電

通訊線接口

USB

額定電流

節電模式下6mA，電流35mA

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-10℃～60℃；70%rh以下

線路電壓

AC600V以下線路測試

絕緣強度

AC 2kV/rms(螺釘與外殼之間)

適合安規

IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準)
