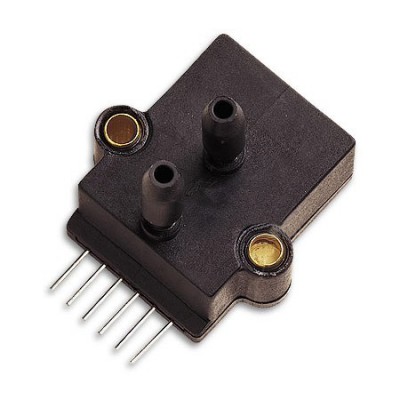

OMEGA PX137低成本硅壓力傳感器
OMEGA OM-CP-HITEMP140-FP型帶柔性
OMEGA BT系列經濟型卡口式壓簧式熱

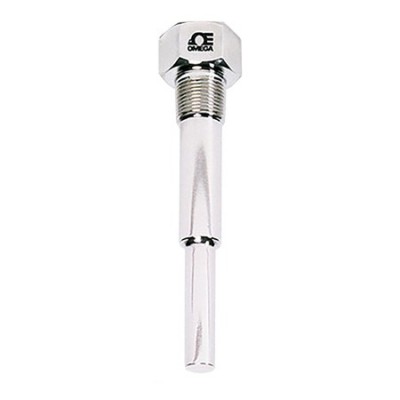

OMEGA 260S系列標準螺紋套管 適用于
OMEGA FLR1000ST低流量渦輪儀表

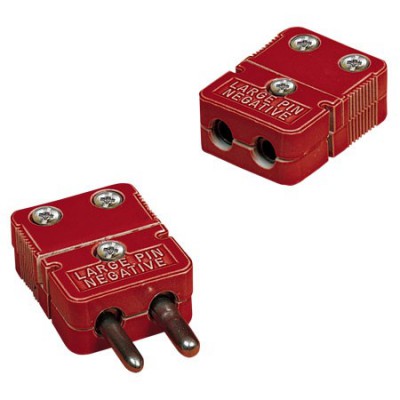

OMEGA 陶瓷標準連接器
OMEGA DPF206位顯示頻率計/計數器/
OMEGA THERM? 高溫導熱膏
OMEGA CCT經濟型DIN導軌信號調節器
產品描述
TXDIN101是一種計算機化、電腦編程、電流隔離的雙線制智能變送器。該裝置將13種類型的熱電偶傳感器；12種類型的熱電阻傳感器（配置為2線、3線和4線）；電位計、電阻器和毫伏計輸入（單輸入或差分輸入）轉換為過程電流環。集成的3%數字LED顯示器構成了一個變送器監控裝置，在黑暗環境中清晰可見。光強度隨電流環的變化而變化，電流環作為光能源。24位交直流轉換器和兩個微處理器是其卓越性能的核心。可對變送器進行相應的設置和接線，以對溫度傳感器和毫伏源執行差分測量轉換。輸出的電流與溫度成線性關系，可設置為4~20mA/20~4mA或這些極限內的任何范圍。電流限制為3.9mA和22mA。TXDIN10根據傳感器的類型以每秒2到4個樣品的速率進行采樣和更新輸出電流。變送器可完全配置為干配置模式，通過干配置模式，無需外部電源即可連接到電腦上。配置參數存儲在非易失性存儲器中。無論校準量程如何，大多數傳感器均具有極佳的數字精確度，通常為±0.1°C。內部Pt100溫度傳感器在整個環境范圍內提供精確的冷端補償。檢測到傳感器破裂或輸入導線斷開，將輸出強制變?yōu)轭A定義的上行程/下行程值。該裝置持續監測傳感器，并在傳感器恢復后自動返回正常運行模式。TXDIN101裝在塑料外殼中，外殼安裝在標準DIN導軌上。提供專用的紅色濾光片以獲得最佳視野。
外殼規格
材料： 塑料聚碳酸酯
螺絲連接：6個端子
安裝： 標準DIN導軌
運行位置：任何地方
防護等級： IP20；UL-94-V0阻燃
重量： 85克（0.18磅）
編程軟件包： 用于COM和USB端口的CONCAL
調制解調器線CONUSB：
長度： 1.5米，帶USB連接用的USB接頭
配置參數： 標簽信息、傳感器類型、輸入范圍、連接類型的選擇、輸出偏移、輸出曲線校正、阻尼系數、燒壞類型、輸出電流模式、傳感器校準
| Thermocouple and Millivolts | |||||
|---|---|---|---|---|---|
| Type | 輸入范圍°C | Input Range °F | 最小量程°C（°F） | 數字精確度 | 直交流轉換精確 |
| B | 100 ~ 1820 | 212 to 3308 | 200 (360) | ±0.5°C | ±0.02% |
| E | -200 to 1000 | -328 to 1832 | 50 (90) | ±0.1°C | |
| J | -200 to 1200 | -328 to 2192 | 50 (90) | ±0.1°C | |
| K | -200 to 1370 | -328 to 2498 | 50 (90) | ±0.1°C | |
| L | -190 to 890 | -310 to 1634 | 25 (45) | ±0.1°C | |
| N | -200 to 1300 | -328 to 2372 | 25 (45) | ±0.1°C | |
| R | 0 to 1760 | 32 to 3200 | 200 (360) | ±0.5°C | |
| S | 0 to 1760 | 32 to 3200 | 200 (360) | ±0.5°C | |
| T | -200 to 400 | -328 to 752 | 50 (90) | ±0.1°C | |
| U | -190 to 590 | -310 to 1094 | 25 (45) | ±0.1°C | |
| D | 0 to 2230 | 32 to 4046 | 25 (45) | ±0.5°C | |
| G | 0 to 2160 | 32 to 3920 | 25 (45) | ±0.5°C | |
| C | 15 to 2320 | 5 to 4208 | 25 (45) | +0.5°C | |
| 毫伏輸入 | -145 to 145 | 2 mV | ±51 uV | ||
| 模式 | 熱電偶：單傳感器或差分傳感器 | 電壓：單端或差分端 | |||
| 冷端 | 內部Pt100傳感器 | ||||
| 冷端精確度 | ±0.5°C（±0.9°F） | ||||
| 采樣速率 | 熱電偶：單：4，差分：2（個/秒） | 電壓：4，差分：2（個/秒） | |||
注: 為使熱電偶輸入達到最大精確度，應累計上述所有誤差分量。 | |||||
