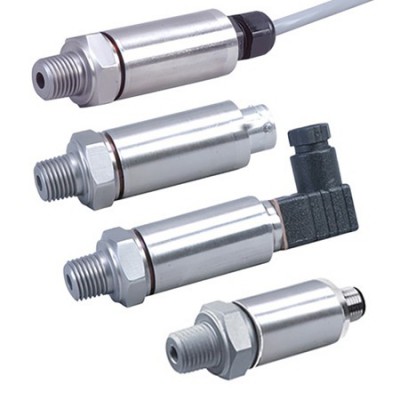

OMEGA PX309全不銹鋼壓力傳感器

產品描述

我們提供全套服務——從產品立項到設計和原 型制作，乃至制造和測試。我們的應用工程師 與客戶緊密合作，定制、設計或創造全新的產 品。歡迎致電給我們——無論您是OEM、制造 商或是最終用戶。


規格:
OMEGA的PX309系列量程低于100 psi的型號使用高精度硅傳感器，該傳感器受充油不銹鋼膜片的保護。100 psi及以上量程裝置使用以分子狀固定在不銹鋼膜片上的硅應變片。
長期穩定性（1年）: ±0.25%（常規）
常規壽命: 一千萬次（常規）
工作溫度: -40 ~ 85°C(-40 ~ 185°F)
耐受壓力:
    全psia及≤50 psig量程: 容量的3倍或20 psi，以較大值為準
    100 psig量程: 容量的2倍
破裂壓力: 容量的500%或25 psi，以較大值為準
響應時間: <1 ms
沖擊： 50 g, 11 ms半正弦波沖擊
振動: ±20 g
保護等級: IP 65
接液部件: 全psia及1 ~ 50 psig量程為316不銹鋼；100 ~ 10,000 psig量程為17-4 PH不銹鋼
壓力端口: ?-18 MNPT
電氣連接:
    PX309: 1.5 m (5') 2芯、3芯或4芯電纜（分別為mA、5V 及 mV輸出）
    PX319: 微型DIN連接器 （含對接連接器）
    PX329: 扭鎖式連接器，導氣對接連接器單獨銷售(PT06V-10-6S)
    PX359: M12，4針連接器
重量:
    PX309: 154 g (5.4 oz)
    PX319、PX329、PX359: 100 g (3.5 oz)

100 mV輸出
激勵:
    0 ~ 50 psig及全psia量程: 10 Vdc (比率式)，(5 ~ 12 Vdc范圍內)
    100 ~ 10,000 psig量程: 5 Vdc (ratiometric), (3 ~ 10 Vdc limits)
輸出: 0 ~ 100 mV，例外情況 2 psi = 40 mV，1 psi = 20 mV
精度: 25oC溫度下為 ±0.25% FS BSL （包括線性度、滯后性及重復性）
零點偏移: ±2% FSO； 對1和2 psi 量程為±4%
跨距設置: ±2% FSO； 對1和2 psi 量程為±4%
補償溫度: 0 ~ 50°C（32 ~ 122°F）
歸零和跨距校正熱效應（在補償范圍內）:
    15 ~ 10,000 psi量程: ±2% FSO
    5 psi量程: ±3% FSO
    2 psi量程: ±4% FSO
    1 psi量程: ±5% FSO

5V輸出
激勵: 9 ~ 30 Vdc（反向極性和過壓保護）
輸出: 0 ~ 5 Vdc 或 4 ~ 20 mA
5 ~ 10,000 psi的靜態精度: 25oC溫度下為±0.25% FS BSL（包括線性度、滯后性及重復性）
零點偏移: ±2% FSO; 對1和2 psi量程為±4%
跨距設置: ±2% FSO; 對1和2 psi量程為±4%
補償溫度:
    >5 psi量程: -20 ~ 85°C (-4 ~ 185°F)
    ≤5 psi量程: 0 ~ 50°C (32 ~ 122°F)
總誤差范圍: ±2% FSO；包括線性度、滯后性、重復性、熱滯后及熱誤差（例外情況：2 psi = ±3%，1 psi = ±4.5%）
