德威爾 1640 帶浮動觸點的微差壓開關

Dwyer 1640系列 帶浮動觸點的微差壓開關   高低兩位動作，帶盲區

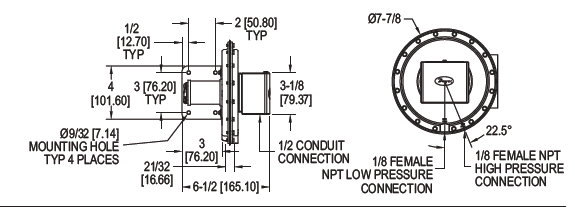

1640 裝配有一個單刀 雙擲浮動觸點開關（不是快速動作），所以具有盲區開關的功能。下圖示意展現了開關的動作過程。
當壓力變化時隔膜產生位移，并移動浮動觸點來觸發開關，在兩個預設點之間的移動沒有任何開關動作。
當差壓上升動作到預設點時，“高”電路將會關閉。當差壓降到預設點時，“低”電路將會關閉。

開關調節： 1640型開關的"高"動作端在校準的刻度盤上顯示在透明殼內，通過使用螺絲刀旋轉調節螺絲在刻度上置于所期望設定值來完成開關重新設置。
"低"動作點通過旋轉開關元件頂部管殼內的距離調節螺絲來調節零跨距。

技術規格
介質： 空氣和不易燃，兼容的氣體。

環境溫度范圍：-30℉-130℉（對于干燥空氣和氣體）
最大破壞壓力：25psig 額定壓力：10psig
壓力連接：1/8"NPT(F)
電氣額定值： 無感0應-21/2A @110 VAC；11/2A @ 220 VAC；1A @ 24 VDC；1/2A @ 110 VAC；帶電感-1A，110 VAC；1/2A @ 220 VAC；對于十分低的
壓力變化，1/2A @ 24 VDC 欠載70-80%。
開關動作：SPDT 浮動觸點（不是快速動作）
線路連接：3螺絲型，公共，高和低 重量：4磅，13盎司（2.18Kg）
安裝：膜片垂直 注意：只能用于空氣或兼容氣體
機構認證： CE

選型表:
