思議 6419/A光纖應變分布測試儀

產品綜述

6419/A光纖應變分布測試儀能夠同時測試光纖光纜的應變分布、損耗分布及各距離點的布里淵散射譜，具備3D及多種分布參數同時顯示功能，具有應變測試精度高、重復性好及單端無損測試等優點，是光纖通信及光纖傳感領域不可或缺的測試儀器。

6419/A光纖應變分布測試儀可廣泛應用于橋梁、大壩、隧道、高大建筑、石油鉆井平臺、石油管道等的健康狀態檢測，山體滑坡、泥石流及地震等地質災害的預測預報，大型海上艦艇、航空航天器等智能結構的健康狀態檢測等領域。

該產品也適用于在光纖陀螺、光纖水聽器的研制與生產檢測過程中及在海底光纜的研制、生產、施工、驗收及鏈路維護等過程中對光纖環及海底光纜的應變分布測試。

功能特點

主要特點

• 單端無損測試；

• 布里淵散射譜寬分布測試功能；

• 光纖應變分布測試功能；

• 光纖損耗分布測試功能；

• 布里淵散射譜測試功能；

• 多窗口顯示功能；

• 損耗分布3D顯示功能；

• 大屏幕彩色LCD顯示，觸摸屏操作；

• 內置VFL（可視故障定位）功能；

• 遠程控制功能；

• 系統軟件在線升級，無需返回原廠。

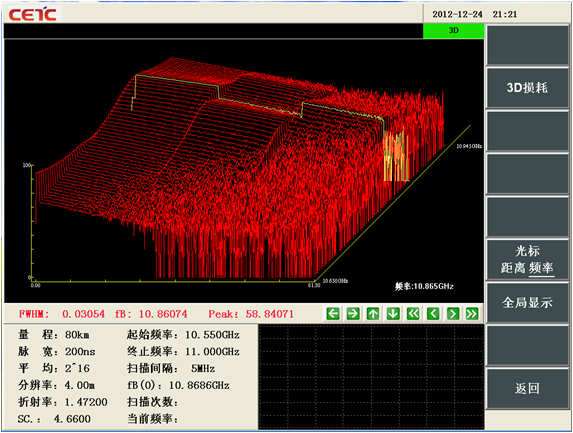

3D顯示功能

3D顯示可方便地觀察光纖沿線各點的布里淵譜的立體分布信息

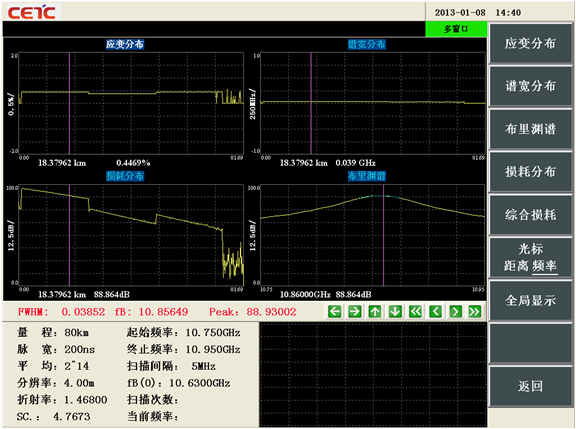

多窗口顯示功能

多窗口顯示功能可同時觀察光纖沿線各點的應變、布里淵散射譜、譜寬及散射功率分布信息。

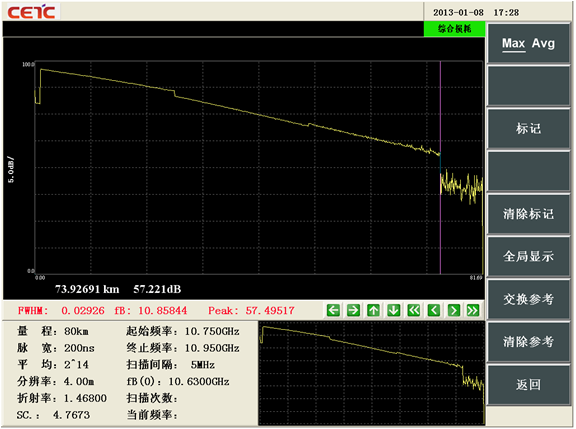

長距離探測能力

 6419能夠探測近80km的光纖鏈路的損耗分布。

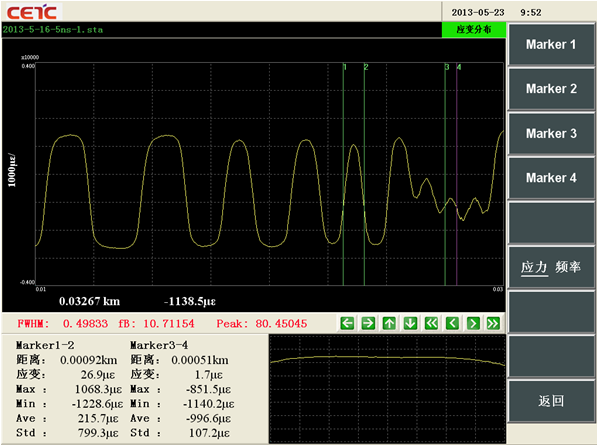

具有小于1m的高空間分辨率

 通過優化光路、電路及數據處理模型，6419 BOTDR具有小于1m的空間分辨率，圖中，標記點1-2間隔1m，標記點3-4之間間隔為0.5m。

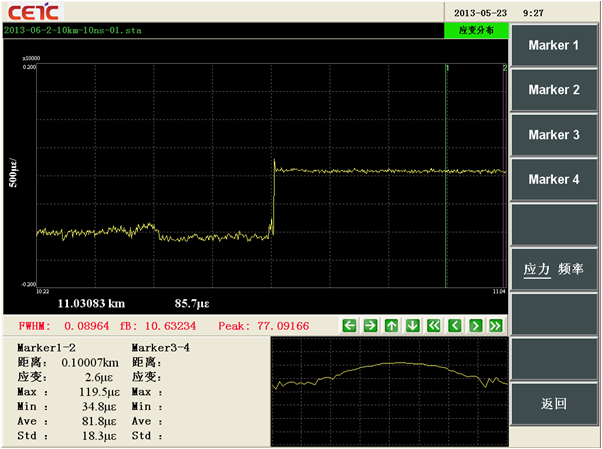

應變測試精度高

在10ns脈沖寬度下，6419在11km處測試光纖的應變精度達到約±18με。

可視故障定位（VFL）功能

6419內置可視紅光故障定位（VFL）功能，具有CW / 1Hz / 2Hz三種工作模式，可快速發現短距離光纖鏈路中的斷點或大的光損耗點位置。

豐富的外部接口

6419標配有USB、以太網、RS232C及耳機等外部接口，可實現以下功能：

•  外接U盤；

•  外接基于USB接口的打印機；

• 與PC機數據通信；

•  通過以太網實現遠程控制；

•  外接耳機。
