R&S NRX 功率計

新一代功率計，配備先進直觀的用戶界面

R&S?NRX 可同時支持至多四個羅德與施瓦茨功率探頭，并在可靈活配置的屏幕上清楚顯示結果。用戶界面采用觸摸屏操作概念，使用更加簡單。此外，前面板上的功能鍵可用于快速訪問最重要的功能。

主要特點：R&S NRX 功率計

• 基于觸摸屏的圖形用戶界面實現直觀操作

• 支持至多四個 R&S?NRP 和 R&S?NRQ6 功率探頭

• 支持所有基于探頭的測量功能

• 可選高精度連續波和脈沖模式參考源模塊

• 使用 NRT-Zxx 探頭的可選功率反射測量

特性和優點：R&S NRX 功率計

基于觸摸屏的圖形用戶界面實現直觀操作

以直觀的數字和圖形顯示測量值，并提供直觀操作

5" TFT 彩色顯示屏支持基于窗口的直觀操作概念。關鍵參數和功能具有彩色編碼，一覽便知。結果展示在可輕松配置的數字和圖形顯示窗口中。前面板上的功能鍵用于快速訪問最重要的功能。用戶可一鍵打開頻率設置菜單或?qū)⑦B接探頭調零。

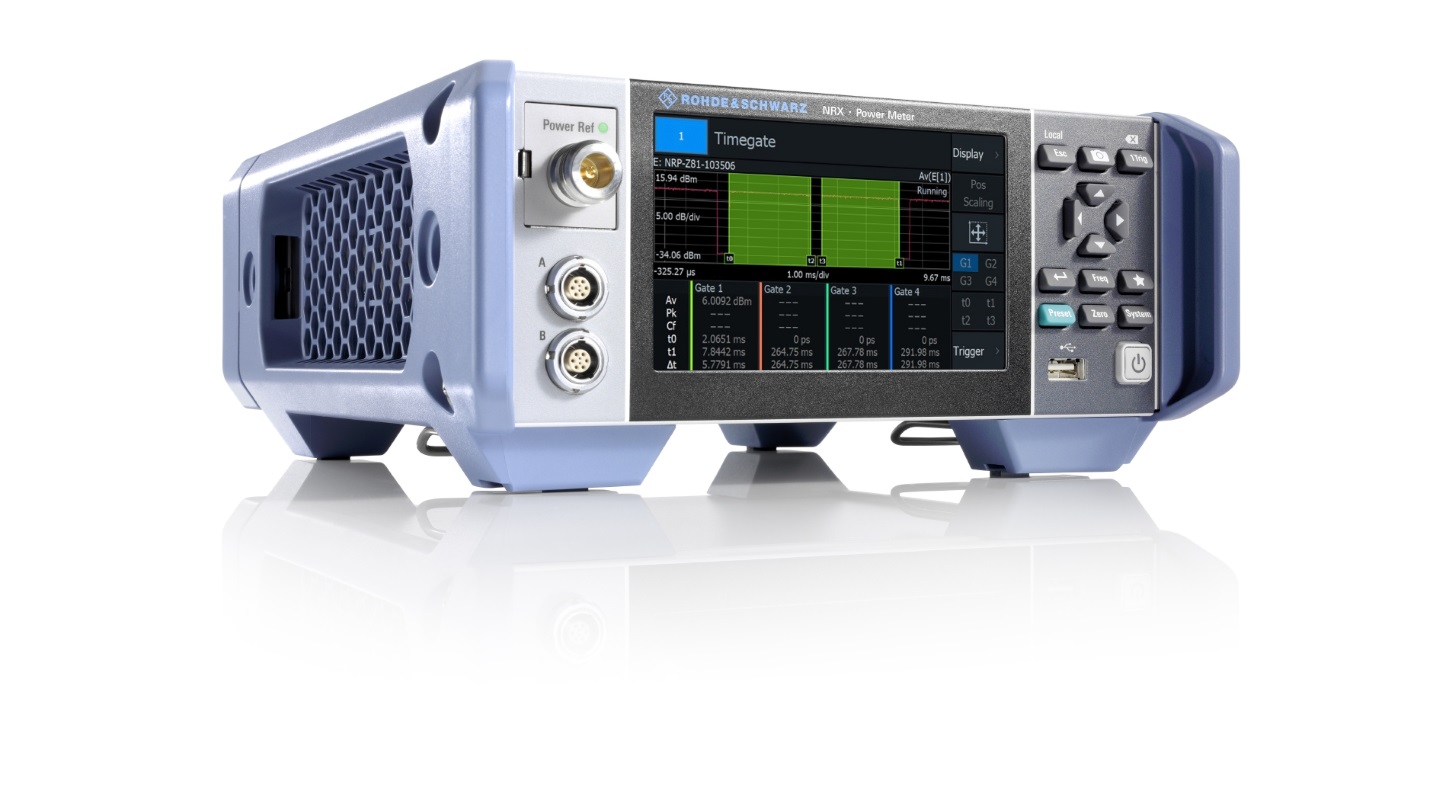

具備直觀圖形用戶界面的 R&S?NRX 功率計 - 直觀的圖形用戶界面和基于硬件按鍵的操作概念是實現一流用戶體驗的基石。

最多四個測量通道

R&S?NRX 可同時支持最多四個 R&S?NRP 系列和 R&S?NRQ6 功率探頭。

R&S?NRX 標配一個測量通道。用戶可以選擇將該功率計擴展至兩個或四個測量通道。在連續平均、突發平均、時隙和時門平均測量模式中，最多可同時顯示四個數字結果。比率、SWR、回波損耗和反射系數等計算值可與絕對和相對功率電平一起顯示。

R&S?NRX 配備兩個 R&S?NRP 功率探頭

自動脈沖分析

無需手動計算即可獲取結果

所有 R&S?NRP-Z8x 寬帶功率探頭均支持自動脈沖分析。用戶最多可在 18 個脈沖參數中選擇 12 個以與測量跡線一起顯示。

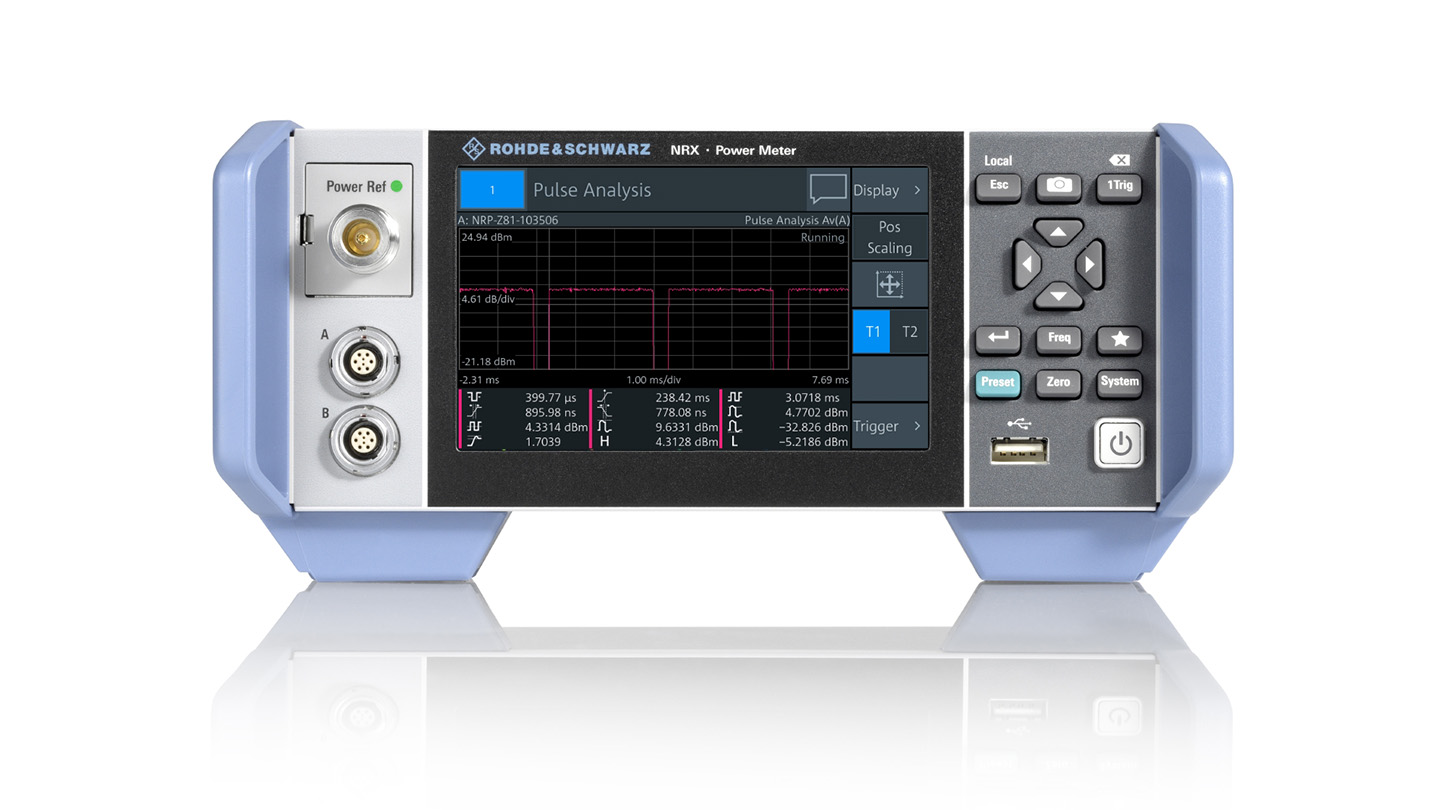

使用 R&S?NRX 進行自動脈沖分析

探頭檢測源

使用模塊精確驗證探頭

可選高精度 50 MHz/1 GHz 參考源模塊（R&S?NRX-B1 探頭檢測源）可用于連續波模式，以核查所有 R&S?NRP 功率探頭的功能。在脈沖模式下，可使用測試發生器來核查 R&S?NRP-Z8x 寬帶功率探頭或 R&S?NRQ 選頻功率探頭的脈沖測量性能。

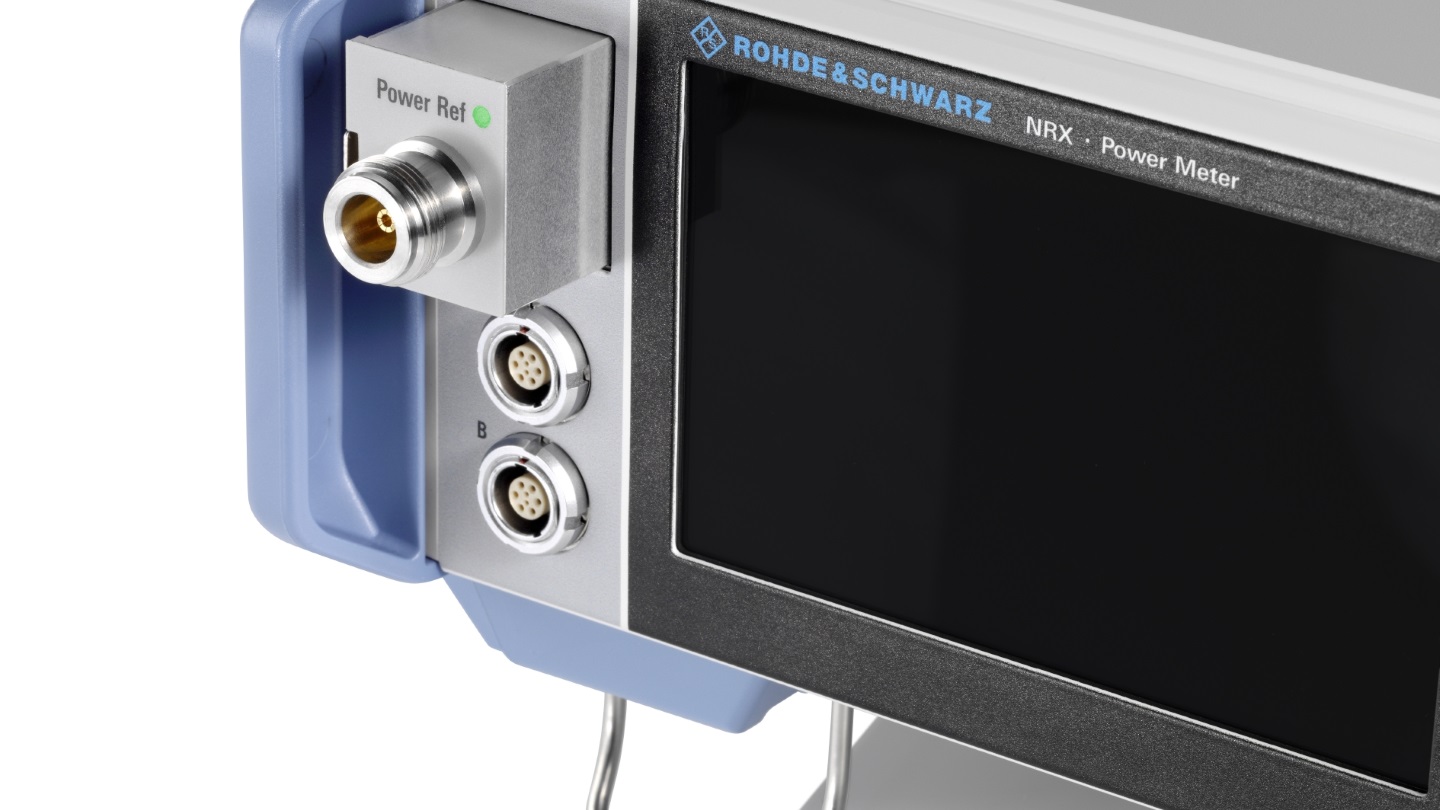

R&S?NRX-B2 探頭檢測源選件

功率反射測量

定向功率計測量源以及負載之間的前向功率和反射功率

R&S?NRX 可以選擇性地為 R&S?NRT2 功率反射計提供 R&S?NRX-B9 接口。與 R&S?NRT2 功率反射計一樣，R&S?NRX 支持 R&S?NRT-Zxx 定向功率探頭的所有測量功能。易于用戶使用的大型觸摸屏可同時顯示前向功率和反向功率。

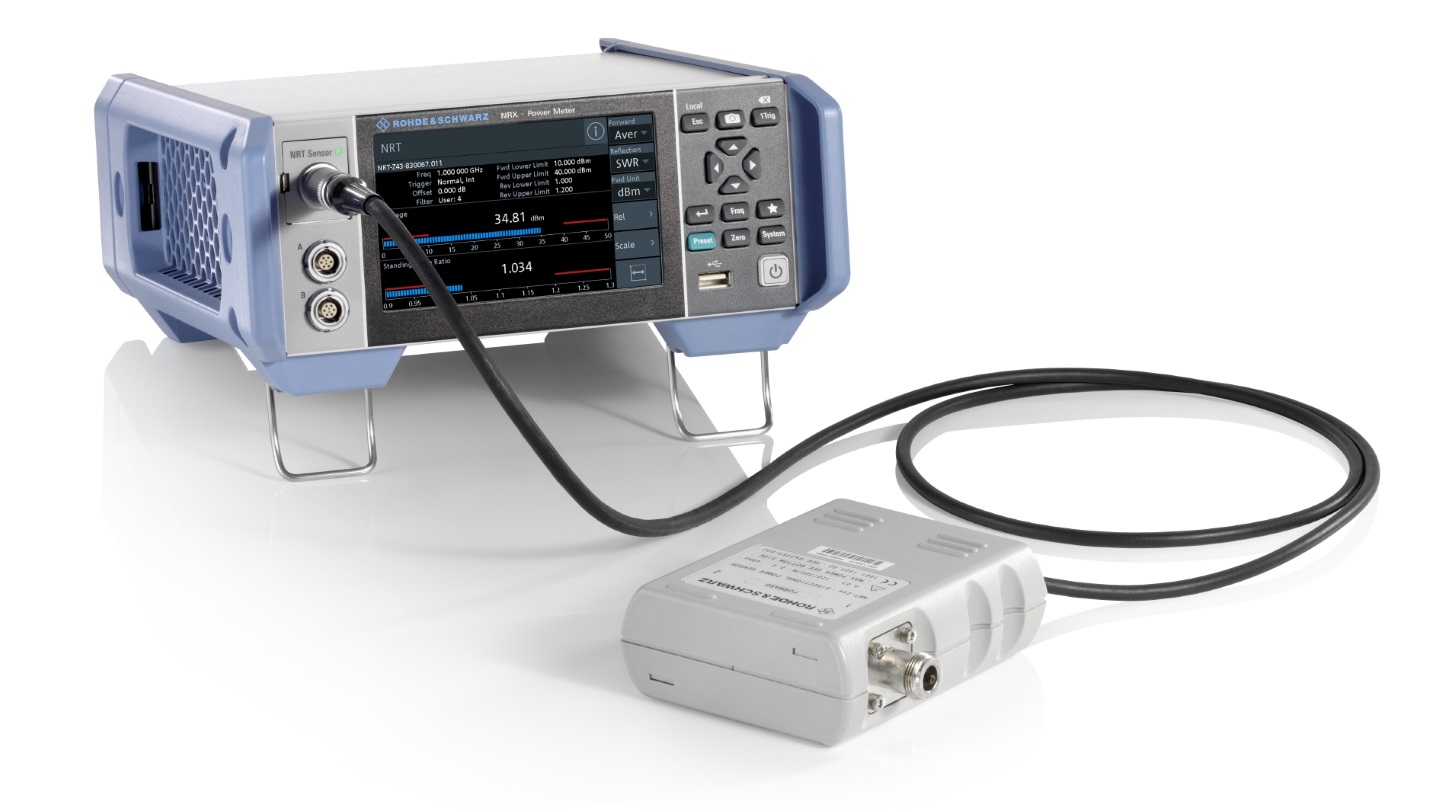

R&S?NRX 配備 R&S?NRT 探頭

靈活的接口連接

提供多種探頭、遠程控制、觸發和模擬輸出接口

R&S?NRX 提供三種不同的遠程接口以集成到自動化測試裝置：以太網、USB 和可選 GPIB (R&S?NRX-B8)。后面板上的觸發輸入允許外部觸發同步功率測量。與電平成比例的電壓或用于限值監控的數字信號可通過 BNC 連接器輸出。

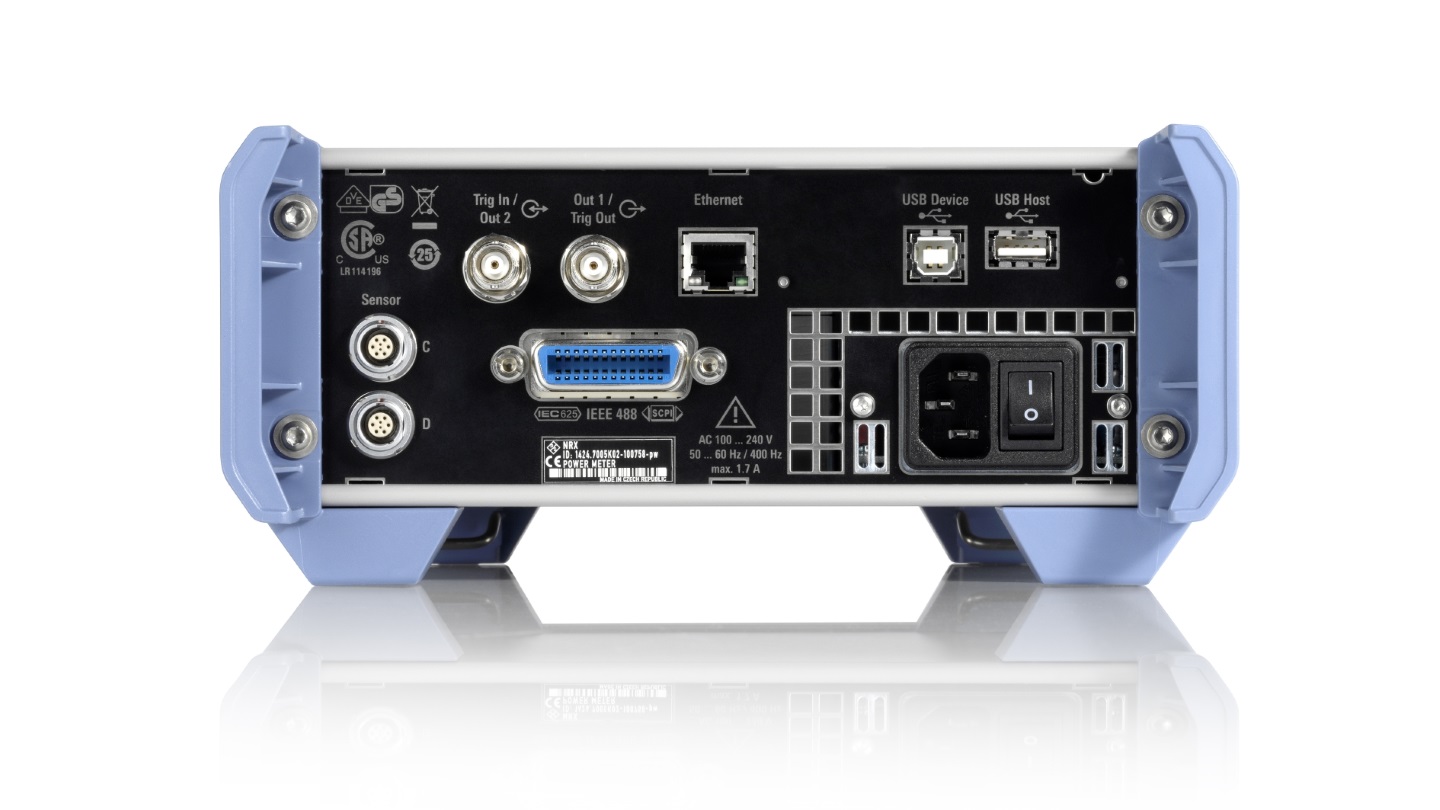

后面板上的 R&S?NRX 接口
