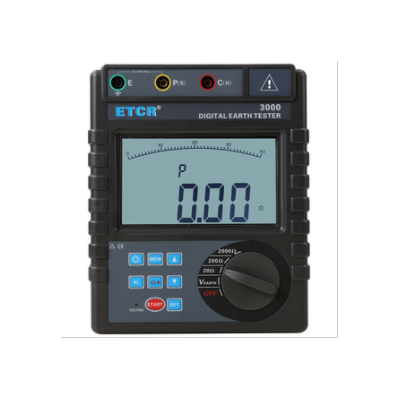

接地電阻

0.01Ω～20Ω

±2%rdg±3dgt

(輔助接地電阻100Ω±5%，對地電壓＜10V)

0.01Ω

0.1Ω～200Ω

0.1Ω

1Ω～2000Ω

1Ω

接地電壓

0～600V AC

±2%rdg±3dgt

1V

電    源

DC 9V（堿性干電池 LR14 1.5V 6節(jié)）

背    光

可控白屏背光，適合昏暗場所使用

測量方式

精密三線測量、簡易兩線測量

測量方法

接地電阻：額定電流變極法，測量電流20mA Max；

對地電壓：平均值整流

測試頻率

500Hz

短路測試電流

AC 10mA max

數據模式

平均值、Max、Min

線阻校驗

避免因測試線未完全插入儀表接口或接觸不好或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確

顯示模式

4位超大LCD顯示，白屏背光

測量指示

測量中LED閃爍指示，LCD倒計數顯示

LCD尺寸

128mm×75mm；顯示域：124mm×67mm

儀表尺寸

215mm×178mm×83mm

測 試 線

3條：紅色15m，黃色10m，綠色5m各1條

簡易測試線

紅色1.6m

輔助接地棒

2根：φ10mm×150mm

測量時間

對地電壓：約3次/秒；接地電阻：約5秒/次

測量次數

5000次以上

(20Ω檔測量10Ω，測1次，停30秒再測)

線路電壓

測量對地電壓：AC 600V以下測量

數據存儲

400組，閃爍顯示“FULL”符號表示存儲已滿

數據保持

數據保持功能：“HOLD”符號顯示

數據查閱

數據查閱功能：“READ”符號顯示

溢出顯示

超量程溢出功能：“OL”符號顯示

報警功能

測量值超過報警設定值時，LCD閃爍顯示報警符號“”

電池電壓

當電池電壓降到約7.8V時，電池電壓低符號“”顯示，提醒更換電池。

工作電流

背光：25mA Max

待機: 25mA Max(背光關閉)

測量：200mA Max(背光關閉)

質    量

儀表：1325g(含電池)

測試線：847g(含簡易測試線)

輔助接地棒：468g(2根)

儀表袋：915g

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-20℃～60℃；70%rh以下

過載保護

測量接地電阻：E-P、E-C各端口間AC 280V/3秒

絕緣電阻

10MΩ以上(電路與外殼之間500V)

耐    壓

AC 3700V/rms(電路與外殼之間)

電磁特性

IEC61010-4-3，無線頻率電磁場≤1V/m

適合安規(guī)

IEC61010-1、IEC1010-2-31、IEC61557-1、污染等級2、CAT Ⅲ 300V
