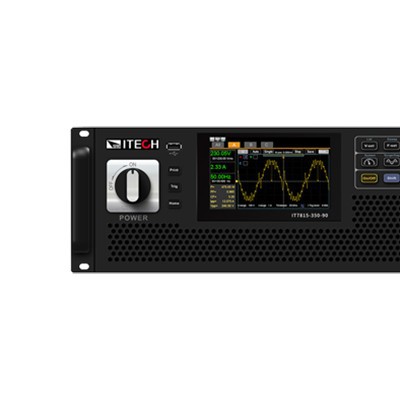

艾德克斯 IT7800系列 大功率可編程交/直流源

產品特點

? 高功率密度，3U可達15kVA
? 主從均流，并機可達960kVA，性能不下降
? 電壓可達350/500 VL-N*1
? 諧波模擬和分析功能，最高可達50次*4
? 多通道功能，單機可同時測試1~3個待測物*2
? 輸出頻率：16-2400Hz，電壓和頻率輸出變動率可調
? 內置單相或三相交流功率表
? 可實現AC/DC/AC+DC/DC+AC四種輸出模式
? 可選擇單相、三相、反相等不同輸出模式，模擬三相不平衡、三相諧波不平衡、缺相測試、相序接反等多種測試*3
? 諧波和間諧波的波形合成，符合IEC 61000-4-13標準測試*1
? 可編程輸出阻抗，符合IEC 61000-3-3標準測試*1
? 觸摸屏設計，簡潔的UI界面
? 可模擬任意波形輸出，支持CSV文件導入波形
? 內建豐富的波形數據庫
? List模式模擬市電再現功能，實現瞬間電源中斷仿真功能
? 提供豐富的觸發輸入/輸出信號。當幅值/頻率變換時，可產生觸發信號同步捕獲待測物電流波形
? 可設置輸出0- 360°起始/停止相位角
? 突波陷波Surge&Sag功能
? 自帶Relay Ctrl 繼電器控制輸出功能，可實現待測物與源之間的電氣隔離
? 內置USB/CAN/LAN/數字IO通訊接口，選配GPIB/模擬量&RS232
? 選配專業軟件，配合多國安全法規測試條件設立程序，可完成民用航空電子及IEC相關標準的測試*1
*1 即將推出，敬請期待
*2 3/5kW機型不含此功能
*3 3/5kW機型僅支持單相
*4 電壓/電流諧波分析，電壓諧波模擬

產品功能與優勢

應用領域

3U/15kVA 高功率密度設計

IT7800系列在3U的有限空間里面，不但提供了高達15kVA的功率輸出，同時電壓輸出可達350/500V，體積僅為傳統交流電源的1/12，大大節約了測試空間，為用戶提供了可以直接放置在實驗桌上的大功率測試方案。

主從并聯，大容量自由組合

當用戶有更大功率需求時，可以使用IT7800的主從并聯功能，提高輸出電流、功率能力。IT7800系列單個機柜功率最大可達165kVA，最多可以支持64臺單機并聯達960kVA，無需拆裝機柜即可簡易并機。
IT7800自帶同步On/Off輸入輸出信號，保證了并機的同步性，確保多模塊同步均流輸出。并機后不但保留所有功能，且精度也不會有任何損失。讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕松滿足。

多通道測試功能

IT7800系列的多通道功能允許用戶同時測試3個獨立的待測物，而無需增加額外的硬件配置。傳統的解決方案中，測試3個待測物，用戶需要配置3臺交流電源；而IT7800一臺設備可滿足多通道的測試需求。例如IT7815-350-90額定功率為15kVA，可滿足單相/三相15kVA的DUT測試，亦可滿足最多3個單相DUT的測試，一機多用，充分提升設備利用率。

可實現AC、DC、AC+DC、DC+AC各個輸出模式

IT7800系列可以實現AC,DC,AC+DC,DC+AC四種輸出模式，不但提供純正的交/直流輸出，還可以利用AC+DC和DC+AC輸出模式實現“交流輸出加直流偏置”以及“含紋波的直流輸出波形”，為工程師提供更寬范圍的測試應用。

單相、三相、反相

IT7800 系列提供單相，三相及反相等多種輸出模式，用戶可通過面板菜單任意選擇。搭配設備的編程功能，可以模擬三相不平衡，三相諧波不平衡，缺相測試，相序反接等多種測試，寬廣且靈活的使用方式可以滿足不同應用需求。
同時，IT7800 的反相模式還可以提供用戶高電壓的測試解決方案，電壓提升為原來的2 倍，功率保持原來的2/3。例如設定為350V，則選擇反相模式后，實際輸出電壓可達到700V。
