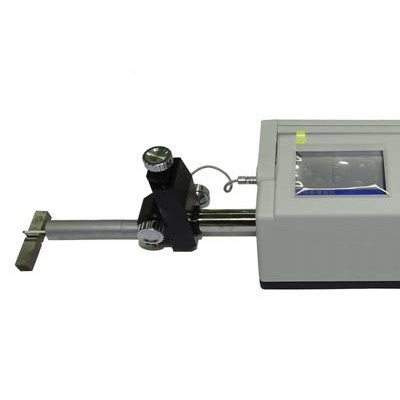

時代 TIME323X粗糙度形狀測量儀

測量范圍

X 軸（最大測量行程）

40mm

50mm

Z 軸（最大垂直量程）

800μm （ Ra 測量范圍從 0.001-36 μm ）

        檢出器

檢出方式

電感式 / 可無導頭（無導軌）測量

分辨力

800μm 滿量程條件下，

系統分辨力為 0.01μm （ Z 軸方向）

每段取樣樣長度最大采樣點數 4000 點（取決于取樣長度的選?。?。

針尖

符合以下標準的最新版本：

GB/T6062 （等效于 ISO3274 ）

GB/T19600 （等效于 ISO12179 ）

JJF1105

測力

彎曲

檢測方法

驅動裝置

儀器結構

驅動內置、傳感器可插接更換。

測量部分可獨立升降。

驅動內置 / 外置可選。傳感器可插接更換、并可獨立握持。

測量速度

0.15 、 0.5 、 1mm /s

驅動速度

2mm /s

俯仰調節

-4.5o ～ +1.5o

可自由握持

升降調節

50mm

預置標準

ISO1997 / ANSI / JIS2001

參數

預置標準中所定義的粗糙度、波紋度、輪廓度參數，可添加。

R 參數： Ra 、 Rz （ ISO ）、 Rz （ JIS ）、 Rc 、 Rq 、 Rt 、 Rp 、 Rv 、
Rmax 、 R3z 、 R3y 、 RSk 、 RS 、 RSm 、 Rmr 、 Rlo 、 RHSC 、 Rpc

W 參數： Wa 、 Wp 、 Wv 、 Wt 、 Wz （ ISO ）、 Wq 、 Wsk 、 Wc 、 WS 、
WSm 、 Wlo 、 WHSC 、 Wpc 、 Wmr(c) 、 Wz(JIS)

P 參數： Pa 、 Pp 、 Pv 、 Pt 、 Pz （ ISO ）、 Pq 、 Psk 、 Pc 、 PS 、
PSm 、 Plo 、 PHSC 、 Ppc 、 Pmr(c) 、 Pz(JIS)

Rk 參數： Rk 、 Rvk 、 Rpk 、 Mr1 、 Mr2

最高顯示分辨率

0.001μm

濾波器

2CR 、高斯 (Gaussian Filter)

取樣長度

0.08 、 0.25 、 0.8 、 2.5 、 8.0 、 10mm （此為 TIME3233 獨有）

取樣數

1 ～ 5 倍的取樣長度

評定長度

1L -5L （可選）， L 為取樣長度

示值誤差

?5% （帶導頭）， 10% （無導頭）

示值變動性

≤3 ％

附加功能

內置存儲

本機可存 10 組數據（含圖形）

打印

可外接專用微型打印機、方便現場打印

語言

中英文，可添加。

通訊方式

USB 和 RS232 雙模式

特別功能

無

在無導頭狀態下也可轉角 90o 測量。

“ 動測聯動 ” ，有效切除空駛行程，適用于長度最小為 1.5mm 的狹小測量空間。

滿足車身鋼板、軋輥的長行程波紋度測量。
