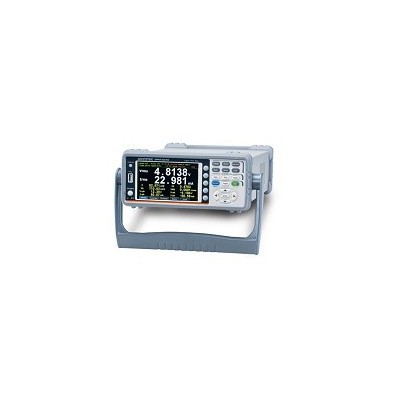

固緯 GPM-8310交直流功率計

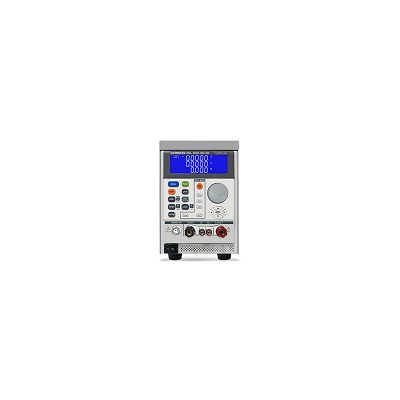

固緯 PEL-500單通道電子負載
固緯 GSP-810射頻測量儀器
頻率范圍 1μHz - 25MHz
提供單/ 雙通道以及可切換獨立直流電源輸出
提供120MSa/s, 10bit, 4k 點任意波信號功能
內置AM/FM/PM/FSK/SUM/Sweep/Burst和計頻器功能
雙信道等性能輸出, 支持耦合, 跟蹤, 相位操作（僅雙通道機種AFG-225/225P支持）
具備獨立2.5V, 3.3V, 5V/1A直流電源, 可直接進行數字電路實驗（僅AFG-125P/225P支持）
內建USB通訊接口與免費的電腦控制軟件
可與GDS-2000A系列示波器無縫整合, 實現示波器, 邏輯分析儀, 信號源以及電源供應器等全方位多功能測試系統
| 型號 | 頻率范圍 | 采樣率 | 分辨率 | 波形長度 | 通道數 |
| AFG-125 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
| AFG-125P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
| AFG-225 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
| AFG-225P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
| 詳細規格 | |||
| AFG-125 / AFG-125P | AFG-225 / AFG-225P | ||
| 輸出通道 | 1 | 2 | |
| 波形 | 正弦波，方波，斜波，脈沖波，噪聲波，任意波 | ||
| 任意功能 | |||
| 采樣率 | 120 MSa/s | ||
| 重復率 | 60MHz | ||
| 波形長度 | 4k 點 | ||
| 振幅分辨率 | 10 位 | ||
| 非易失性存儲器 | 4k 點 | ||
| 頻率特性 | |||
| 檔位 | 正弦波/方波 | 1uHz~25MHz | |
| 斜波 | 1uHz~1MHz | ||
| 分辨率 | 1uHz | ||
| 精度 | 穩定性 | ±20 ppm | |
| 老化率 | ±1 ppm, 每年 | ||
| 公差 | ≤1 mHz | ||
| 輸出特性 | |||
| 振幅 | 檔位 | GPA-501 電源: 1mVpp ～ 2.5Vpp (into 50Ω), 2mVpp ～ 5Vpp (開路)；USB 電源 : 1mVpp ～ 2Vpp (into 50Ω), 2mVpp ～ 4Vpp (開路) | |
| 精度 | 設置值±2% ±1 mVpp (at 1 kHz) | ||
| 分辨率 | 1mV 或 3 位 | ||
| 平整度 | ±1% (0.1dB) ≤100kHz, ±3% (0.3 dB) ≤5MHz,±5% (0.4 dB) ≤12MHz, ±10%(0.9dB) ≤25MHz(正弦波相對于 1kHz) | ||
| 單位 | Vpp, Vrms, dBm | ||
| 偏移 | |||
| 檔位 | GPA-501 電源: ±1.25 Vpk ac +dc (into 50Ω), ±2.5Vpk ac +dc (開路)；USB 電源: ±1 Vpk ac +dc (into 50Ω),±2 Vpk ac +dc (開路) | ||
| 精度 | 設置值的2% + 10mV+ 振幅的0.5% | ||
| 波形輸出 | |||
| 阻抗 | 50Ω 典型值 (固定), > 10MΩ (禁止輸出) | ||
| 保護 | 短路保護. 過載繼電器自動禁用主輸出 | ||
| 正弦波特征 | |||
| 諧波失真 | ≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ；≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ；≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp | ||
| 方波特征 | |||
| 上升/下降時間 | 最大輸出≤10ns. (進入50 Ω 負載) | ||
| 過激 | <2% | ||
| 不對稱 | 周期的1% +5 ns | ||
| 可變占空比 | 1.0% ～ 99.0% ≤100kHz；10% ～ 90% ≤ 1MHz；50% ≤ 25MHz | ||
| 斜波特征 | |||
| 線性度 | < 峰值輸出的0.1% | ||
| 可變對稱性 | 0% ～ 100% (0.1% 分辨率) | ||
| 脈沖波特征 | |||
| 周期 | 40ns~2000s | ||
| 脈沖寬度 | 20ns~1999.9s | ||
| 過激 | <2% | ||
| 精度 | 0.1%+20ns | ||
| 抖動 | 20ppm +10ns | ||
| AM 調制 | |||
| 載波波形 | 正弦波，方波，斜波，脈沖波，任意波 | ||
| 調制波形 | 正弦波，方波，三角波， Upramp, Dnramp | ||
| 調制頻率 | 2mHz ～ 20kHz | ||
| 深度 | 0% ～ 120.0% | ||
| 來源 | 內部 | ||
| FM 調制 | |||
| 載波波形 | 正弦波，方波，斜波 | ||
| 調制波形 | 正弦波，方波，三角波，Upramp, Dnramp | ||
| 調制頻率 | 2mHz ～ 20kHz | ||
| 峰值偏差 | DC ～ 最大頻率 | ||
| 來源 | 內部 | ||
| SWEEP | |||
| 波形 | 正弦波，方波，斜波 | ||
| 類型 | 線性或?qū)?shù) | ||
| 開始/停止頻率 | 1uHz ～ 最大頻率 | ||
| 掃描時間 | 1ms ～ 500s | ||
| 來源 | 內部 / 手動 | ||
| FSK | |||
| 載波波形 | 正弦波，方波，斜波，脈沖波 | ||
| 調制波形 | 50%方波占空比 | ||
| 調制率 | 2mHz ～ 100 kHz | ||
| 頻率范圍 | 1uHz ～ 最大頻率 | ||
| 來源 | 內部 | ||
| PM | |||
| 載波波形 | 正弦波，方波，斜波 | ||
| 調制波形 | 正弦波，方波，三角波，Upramp, Dnramp | ||
| 調制率 | 2mHz ～ 20kHz | ||
| 相位偏差 | 0? ～ 360? | ||
| 來源 | 內部 | ||
| SUM | |||
| 載波波形 | 正弦波，方波，斜波，脈沖波，噪聲波 | ||
| 調制波形 | 正弦波，方波，三角波， Upramp, Dnramp | ||
| 調制率 | 2mHz ～ 20kHz | ||
| SUM 深度 | 0% ～ 100.0% | ||
| 來源 | 內部 | ||
| SYNC 輸出 | |||
| 類型 | 同步，掃描標記，突發標記或任意波形標記 | ||
| 準位 | TTL 兼容50Ω | ||
| 分配 | 通道1 或通道2 | ||
| 極性 | 正?；虻怪?/td> | ||
| Fan-輸出 | ≥4 TTL 負載 | ||
| 阻抗 | 50Ω 典型值 | ||
| 雙通道功能 | |||
| 相位 | ‘-180? ~180? (方波和脈沖波不變，相位為0°)同步相位 | ||
| 跟蹤 | CH2=CH1 或 CH1=CH2 | ||
| 耦合 | 頻率(比例或差異) 振幅 & DC 偏移 | ||
| BURST | |||
| 波形 | 正弦波，方波，斜波，任意波 | ||
| 頻率 | 1uHz~15 MHz(正弦波)；1uHz~15 MHz(方波) ；1uHz~1 MHz (斜波) | ||
| Burst 計數 | 1～ 65535 循環或無限 | ||
| 開始/停止相位 | -360 ～ +360 | ||
| 內部周期 | 1ms ～ 500s | ||
| Gate Source | 外部觸發 | ||
| 觸發源 | 單一或內部費率 | ||
| 觸發延遲 N-循環，無限 | 0s ～ 655350ns | ||
| 其他 | |||
| 保存/調取 | 10組設置記憶 | ||
| 電源輸出 | only AFG-125P/AFG-225P：輸出電壓 : (2.5V/3.3V/5V)±5%, 輸出電流 : 0.6A | ||
| 接口 | USB (設備) | ||
| 電源 | DC 5V | ||
| 功耗 | 10 W (最大) | ||
| 運行環境 | 溫度達到規格要求 : 18 ~ 28?C , 運行溫度 : 0 ~ 40?C ,相對濕度: ＜ 80%, 0 ~ 40?C,安裝類別： CAT II | ||
| 運行高度 | 2000 Meters | ||
| 存儲溫度 | -10~70?C, 濕度: ≤70% | ||
| 尺寸 (WxHxD) | 215(W) x 35 (H) x 107(D) mm | ||
| 重量 | 約1kg | ||
