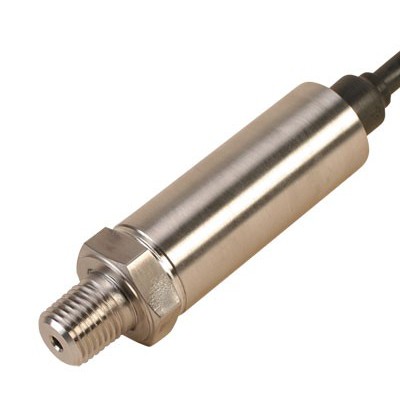

OMEGA PX409微加工硅傳感器

產品描述

OMEGA的PX409系列電子氣壓計 是高精度的氣壓計，可針對實驗室 或測試應用提供三種量程：16 ~ 32 inHg、26 ~ 32 inHg或0 ~ 32 inHg （絕對壓力）。
配備一體化電纜的型號(PX409)的防 護等級為IP67，配備連接器的型號 （PX419和PX429）的防護等級為 IP65。它們均采用全不銹鋼結構，非 常適合用于惡劣的工業環境。它們極 高的工作溫度、廣泛的補償范圍以及 絕佳的溫度補償讓用戶可在溫度經常 變化、須監測氣壓的應用中獲得穩定 的讀數?？商峁┖练?、電壓或電流輸 出型號。

規格:
輸出：
    毫伏型： 10 mV/V (100 mV @ 10 Vdc)
    放大電壓型： 0 ~ 5 Vdc或0 ~ 10 Vdc
    電流環路型： 4 ~ 20 mA
電源要求：
    毫伏型： 5 ~ 10 Vdc (5 mA @ 10 Vdc)
    放大電壓型：
        0 ~ 5 Vdc電源電壓： 10 ~ 30 Vdc @ 10 mA
        0 ~ 10 Vdc電源電壓： 15 ~ 30 Vdc @ 10 mA
    電流環路型： 9 ~ 30 Vdc[最大環路電阻 = (Vs-9) x 50]；[溫度高于105°C (229°F)時為9 ~ 20 Vdc]
精度（綜合線性度、滯后性和重復性）： ±0.08% BSL
零點平衡： 通常為滿量程的±0.5%，最大值為 1%
跨距設置： 通常為滿量程的±0.5%，最大值為1%；接頭向下，沿垂直方向校準
工作溫度范圍： -45 ~ 121°C (-49 ~ 250°F)
[對電壓或電流輸出為-45 ~ 115°C(-49 ~ 240°F)]
補償溫度：
量程> 5 psi： -29 ~ 85°C
    (-20 ~ 185°F)
量程≤ 5 psi： -18 ~ 85°C
    (0 ~ 185°F)
跨距熱效應（在補償范圍內）：
量程> 5 psi： 量程的±0.5%
量程≤ 5 psi： 量程的±1%
長期穩定性（1年）： 通常為滿量程的±0.1%
沖擊： 50 g，11 ms半正弦波沖擊，縱軸及橫軸
振動： 5-2000-5 Hz，30分鐘的周期，曲線L，軍用標準Mil-Spec 810圖514-2-2，縱軸及橫軸
響應時間： <1 ms
帶寬： DC ~ 1 kHz（常規）
耐受壓力： 量程的400%
破裂壓力： 1000 psia
電氣終端：
    PX409： 一體化2 m (6')電纜
    PX419： 微型DIN
    PX429： 扭鎖式
對接連接器：
    PX419： CX5302（內含）
    PX429： PT06F10-6S（單獨銷售）
環境保護：
    PX409： IP67
    PX419： IP65
    PX429： IP65
    PX459： IP65
接液部件： 316不銹鋼
壓力端口： ?-18 NPT外螺紋
重量： 115 ~ 200 g (4 ~ 7 oz)，
取決于配置
