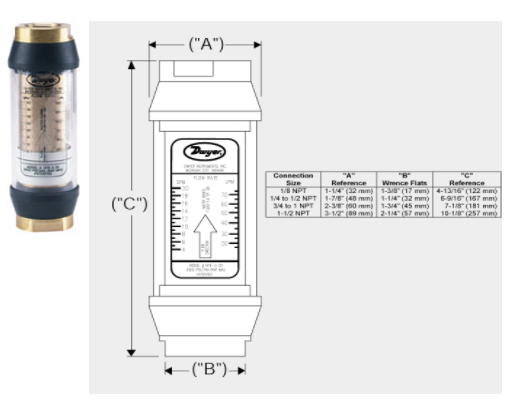

德威爾 HF系列 在線精密流量計

用于空氣，水或腐蝕性流體的測量，±2.5% 精度，任意位置安裝

 HF 系列管線流量監視器成本低，這個專利設計應用了浮動尖銳邊緣孔板和變截面流量測量原理，在刻度中心以上1/3 的范圍內精度達到了±2.5%。這一專利設計保證了精確測量粘滯度高達500 SSU的流體。所的內部零件都封裝在一個密封金屬管形套中，免去了維護的麻煩。流體推動彈簧做線性移動，尖銳邊緣孔板和環形磁鐵安裝在錐形軸旁，環形磁鐵帶動流量管外清晰可見的隨動磁鐵移動，隨動磁鐵由透明的Lexan 管進行保護，隨動磁鐵上的指示環在直讀式刻度上指示流量。此外，還有一個橡膠緩沖器用以緩沖防撞。

HF 系列管線流量監視器的設計是單方向的，建議與至少74 微米的過濾系統或200 網篩共同使用，有些情況下還需要磁性過濾。這些流量計不需要進、出口管路系統，而且可以水平，垂直或倒立安裝。

應用

HF 流量監視器可用于設定流量，流體發動機和氣缸的速度，檢查泵的高壓性能，還可用于壓力泄放閥的設置，農業澆灌，建筑或工業機械，動力工具及設備等?？捎娩X型號監視空氣流量；用黃銅或不銹鋼型號監視石化過程。

技術指標

介質：兼容氣體或液體

材質：主體；鋁，黃銅或304 不銹鋼；密封：丁納橡膠-N 或Viton；磁體：覆有PTFE 的Alnico；其它內部零件：304 不銹鋼

最大粘滯度：500 SSU

溫度范圍：HFA，HFL,HFB 和HFS 型號： 240F（116C）；HFH 型號： 400F（204C）

壓力范圍： HFA型號：600 psig（41 bar）；HFL,HFB 和HFH型號：3500 psig（240 bar）；HFS型號：1000 psig（70 bar）用于空氣和氣體，6000 psig（413 bar）用于液體.

精度：4% FS（全量程）；在高于中心點上測量范圍的1/3 內為2.5%

重復性：1%（全量程）

發貨重量：1/4 - 1/2? FNPT內螺紋型號：2 lb（0.9 kg）；3/4 - 1?FNPT內螺紋型號：3.5 lb（1.59 kg）；1- 1/2? FNPT內螺紋型號：11 lb（5 kg）；2? FNPT內螺紋型號：13.5 lb（6.12 kg）

型號
