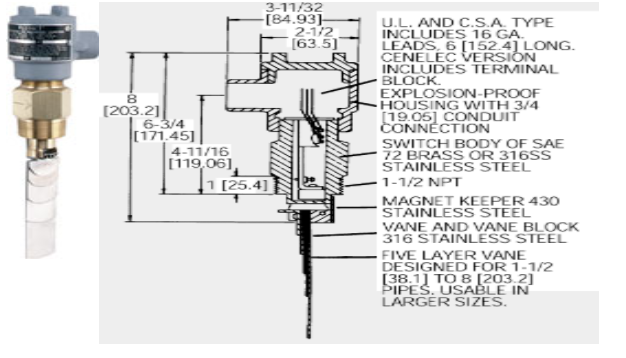

德威爾 V4系列 Flotect靶式流量開關

特 征

防止?jié)B漏開關主體由棒料加工而成

可根據用戶需要定制葉片，型號V4,或現場可調多層葉片,型號V4-2-U（見設定表）

全 tian候，設計符合NEMA-4

防  爆（見規格）

可通過焊管螺紋，三通螺紋或法蘭盤直接方便地安裝在管道上（見應用安裝圖）

能用于大于1.5英寸的管道上

可以在不拆卸的情況下更換電氣元件，從而保證工藝過程不會中斷

黃銅主體能承受1000psig(69bar)的高壓和2000 psig(138 bar)的316不銹剛主體

應 用

保護泵、發動機和其它設備免受低流量或無流速所帶來的損害

控制泵等設備的順序操作

自動啟動輔0助泵和發動機

當冷卻液流量中斷時，水冷引擎、機器和操作過程停止

當無氣流通過加熱管時關閉加熱器

根據流量控制閘門

V4 系列 FLOTECT 流量開關的可選項（在型號后添加后綴）

-D，DPDT觸點

-MV，鍍金觸點，干電路選擇

-MT，高溫，400℉(205℃)選擇 （見規格的電氣指標，無認1證）

-TRI(漸增流速），-TRD(漸減     流速)，延時繼電器，可選2個SPDT觸頭，可在0-1或0-31秒內調整（無認1證）

-316，316不銹鋼磁鐵，代替標準430不銹鋼磁鐵

-SAA， SAA列出的結構

-V，豎向流，選擇用于垂直管中向上的流體

-AT，ATEX列出的結構

規格

介質: 于接液部件兼容性的氣體或液體

接液材質：

葉片：316不銹鋼

主體：黃銅或316不銹鋼標準

磁鐵：430不銹鋼標準，316不銹鋼可選

選項：也有其它材料，請咨詢工廠（例如：PVC，哈鎳合金，鎳，蒙乃爾合金，鈦）

溫度范圍：標準-4到275℉(-20到135℃), MT高溫選項400℉(205℃) [MT選項沒有UL, CSA, ATEX或SAA認1證]

壓力范圍：黃銅主體1000psig(69bar)，316不銹剛主體2000 psig(138 bar)。也可選用5000 psig(345bar) 僅對316不銹剛主體和SPDT開關

防護指標: 全tian候和防爆。UL和CSA的I級，C和D組；II級，E，F(xiàn)和G組

ATEX 0344 II 2 G EEx d IIB T6 -20°C≤Tamb≤75°C

EC-型認1證號: KEMA 03ATEX 2383

SAA: Exd C T6 (T amb=60°C), Zone I和FM認1證

開關型號: SPDT標準,DPDT可選擇

電氣指標：UL, FM ATEX和 SAA 型 10A @ 125/250 VAC. CSA 型: 5A @ 125/250 VAC; 5A res., 3A ind. @ 30 VDC . MV 型: 1A @125 VAC; 1A res., .5A ind. @ 30 VDC. MT 型: 5A @ 125/250 VAC. [MT和MV選項沒有UL, CSA, FM, ATEX或SAA]

電力連接：UL/ CSA型：16線規銅線，6英寸（152毫米）長。ATEX和SAA型：接線盒

管道連接: 3/4英寸FNPT

過程連接: 1.5英寸MNPT

安裝：安裝在垂直方向5度以內以便于操作，也可水平安裝（有上流流體的立管）

可調設置點: 通用葉片：5葉片組合

重量：4磅8盎司（1.9        公斤）

認1證：UL, CSA, CE, FM, SAA和ATEX

型號

*316不銹鋼體采用430不銹鋼磁鐵
