艾示科 461825二合一光電轉速儀與頻閃觀測儀EXTECH

一、EXTECH 461825 簡單介紹 ：

461825組合轉速計和頻閃儀進行轉速計RPM測量，速度和運動分析。根據您使用的測量模式，唯一顯示會反轉字符方向。轉速表內存存儲最后一次，最大和最小讀數。頻閃功能可以在3個范圍內播放精準的閃光燈速率。配備4節AA電池，反光帶和手提箱。

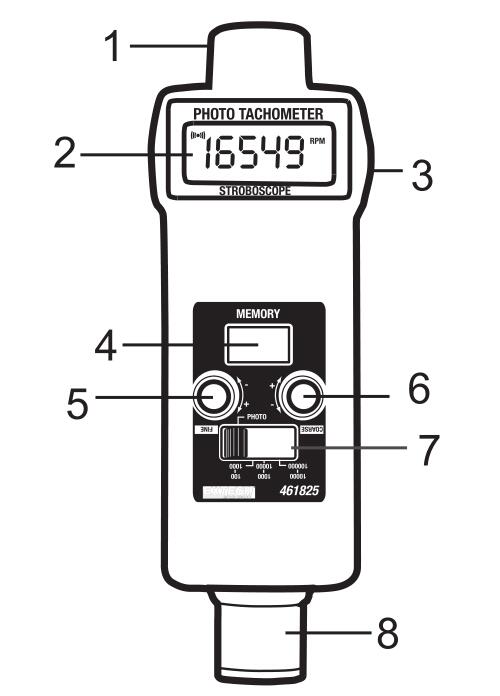

二、EXTECH 461825 儀表圖示 ：

1.  光電轉速儀光源
2.  LCD 顯示屏
3.  測量觸發按鈕
4.  內存調取按鈕
5.  FINE（精密）調整旋鈕
6.  COARSE（粗調）調整旋鈕
7.  范圍/功能選擇開關
8.  頻閃觀測儀的閃光管
注意：電池倉位于儀表后部

三、EXTECH 461825 規格特征 ：

電路  基于定制的 LSI 微處理器的設計
顯示屏  可反轉的 10mm (0.4") 5 位（99999 計數）LCD 顯示屏
測量單位  RPM（每分鐘轉數）
內存調取  使用內存按鈕記錄/調取最大/最小/最后一個讀數
工作溫度：  0 至 50o C（32 至 122 o F）
工作濕度  < 80% 相對濕度
電源  4 節 1.5V AA 電池（UM-3 或同等類型）
重量  216g (0.48 lbs.) 僅儀表重量
尺寸  207 x 72 x 48mm (8.2 x 2.8 x 1.9")
附件  反光帶與便攜箱
測量范圍  5 至 99,999 RPM（光電轉速儀）
100 至 100,000 FPM/RPM（頻閃觀測儀）
分辨率  0.1 RPM (<1000 RPM) 以及 1 RPM (> 1000 RPM)
精確度  ±（0.1% + 2 位）
采樣時間  1 秒 (> 60 RPM)
光電轉速儀探測距離  50 至 150mm（2 至 6"）典型值
注意： 探測距離能否達到 300mm (12") 視環境光
線強度而定
頻閃觀測儀的閃光頻率 100 至 100,000 FPM（每分鐘閃爍次數）
頻閃觀測儀的閃光調整范圍  范圍 A：100 至 1,000 FPM
范圍 B：1000 至 10,000 FPM
范圍 C：10,000 至 100,000 FPM
頻閃觀測儀的閃光管類型  高效 LED 燈
頻閃觀測儀的閃光持續時間  60 至 1000 微秒（約為周期的 16%）
頻閃觀測儀的閃光色  橘色
閃光燈課程和精細的閃光速率調整，以凍結和分析旋轉對象
電池操作將運動分析帶到任何位置
獨特的顯示功能，具有取決于測量模式的相反方向的字符
大型0.4“（10mm）5位LCD顯示屏
基于微處理器的石英晶體振蕩器保持高精度
轉速表存儲器存儲最后，最大和最小讀數

四、EXTECH 461825 操作說明 ：

頻閃觀測儀的測量步驟
使用范圍/功能選擇開關選擇頻閃觀測儀的功能與范圍。開關具有四個位置，其中含白色范圍數字的三個位置由頻閃觀測儀專用。第四個位置由光電轉速儀專用，并據此作出標記。
速度測量
1.  斷開待測運動對象的電源，并在待測區域上粘貼一個目標標記。
2.  給運動對象通電并按下頻閃觀測儀的測量觸發按鈕。
3.  將頻閃觀測儀的光束瞄準待測對象的已標記區域。
4.  使用 FINE 與 COARSE 調整旋鈕同步或“停止”運動對象標記的運動。標記的單一靜態圖像將提供實際速度測量值數據。
注意：務必小心仔細以確保標記可提供 1:1 的測量。通過檢查待測對象上的靜態標記數量僅為一個，而非兩個、四個或更多來完成這一確認過程。兩個或多個停止狀態的標記表示“諧波”測量值（2:1、3:1、4:1 等等），這些值是真實速度的兩倍、三倍或四倍。避免出現諧波測量值的實用方法是調整 FINE/COARSE 旋鈕直至兩幅圖像（標記）出現，然后還是通過 FINE/COARSE 旋鈕降低閃光頻率直至出現單一靜態圖像。這就是真實速度。
檢查運動對象
按上述內容測量運動對象的速度并交替地將 FINE 調整旋鈕旋至較高與較低位置，進而目視檢查裝置的所有區域。
光電轉速儀的測量步驟
1.  將范圍/功能選擇開關移至 PHOTO 位置即選擇了光電轉速儀功能。
2.  在待測對象上粘貼一小條（約 0.5"）隨附的反光帶。
3.  按下儀表的測量觸發按鈕并將光電轉速儀的光源對準運動對象上的反光帶標記。
4.  待 LCD 顯示屏的左上角的監測指示器出現時，表示已達到同步狀態。
5.  讀數穩定后（約 2 秒）再松開測量觸發按鈕。
