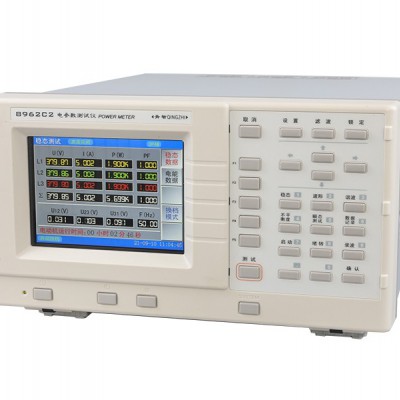

青智 8962C2變頻電源|變頻電機測試
儀表特點
8902F2/8904F2儀表特點
.三相工頻(45-65Hz) 測試
.七窗口數碼管顯示
.40A大電流量程
.通訊接口RS232和RS485
| 項目 | 8902F2 | 8904F2 |
|---|---|---|
| 輸入單元 | 三相 | 三相 |
| 基本精度 | 0.2級 （±讀數0.16%+量程0.04%） | 0.2級 （±讀數0.16%+量程0.04%） |
| 測量頻率 | 45Hz-65Hz | 45Hz-65Hz |
| 輸入量程 | 電壓：9.0V-600V 電流：0.02A-40A（可擴展互感器） | 電壓：9.0V-600V 電流：0.02A-40A（可擴展互感器） |
| 測量參數 | 電壓U、電流I、 頻率f、 有功功率P、 功率因數PF等 | 電壓U、電流I、 頻率f、 有功功率P、 功率因數PF等 |
| 電能累計 | 無 | 有 |
| 允許過載 | 120%倍的電壓、電流量程 | 120%倍的電壓、電流量程 |
| 采樣速率 | 8000次/秒（ 24位 電壓電流同時采樣） | 8000次/秒（ 24位 電壓電流同時采樣） |
| 顯示方式 | 7段LED,七組顯示 | 7段LED,七組顯示 |
| 顯示更新 | 數據計算周期0.05秒～1秒可設(1-20次/s） | 數據計算周期0.05秒～1秒可設(1-20次/s） |
| 通訊接口 | 標配接口： RS232/RS485 | 標配接口： RS232/RS485 |
| 工作環境 | 溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa | 溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa |
| 儀表重量 | 約3.5Kg | 約3.5Kg |
| 整機功耗 | ＜10VA | ＜10VA |
| 工作電源 | AC 85V～265V，50/60Hz | AC 85V～265V，50/60Hz |
| 外形尺寸 | 寬×高×深 223.5*151.5*384 | 寬×高×深 223.5*151.5*384 |
| 開孔尺寸 | 寬×高209*128 | 寬×高209*128 |
| 注意事項 | 1、 參數給定的量程為默認量程。如需其他測試量程，訂貨時請聲明。 2、 擴展功能為選配，非標準配置，用戶訂貨時需時要聲明。 3、 特制產品量程和功能，請參考產品標牌和特制說明。 4、 產品到貨后如需增加輸入模塊，必須返回工廠改造。 | |
產品應用

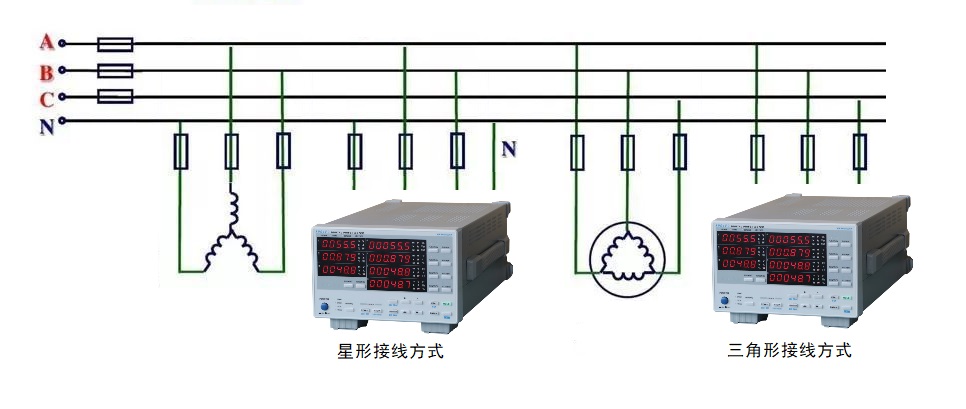

三相工業用電的接線方法分為兩種:
●一種是三相四線制帶有中性線N的接線方式
●另一種是 三相三線制不帶有中性線N的接線方式
8902F2和8904F2可以準確的測試出在這兩種接線方式工頻情況下的各項參數
儀表外觀和尺寸
