橫河 DLM3000系列混合信號示波器

靈活

通道數靈活組合、存儲深度選件、“功率運算”選件、包括主流汽車總線在內的串行總線功能相結合，可根據各種需求對示波器進行配置。

易用

觸摸屏與示波器傳統按鍵操控面板的組合可以讓用戶實現無縫轉換，通信和存儲選件則可以讓用戶輕松訪問大型數據集。

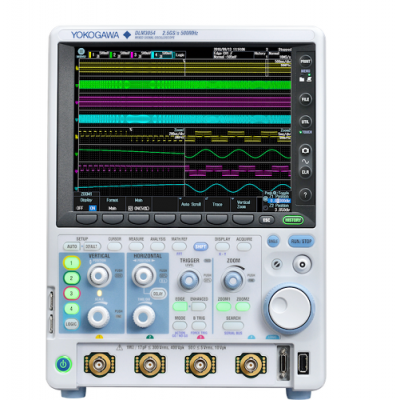

方便操作的立式設計

DLM3000的觸摸屏顯示器位于儀器操作面板的上方。這種立式機身設計，既可以使顯示器與用戶視線齊平，又可以節省桌面或測試臺的空間。
操作面板布局直觀，通道和功能的操作狀態一目了然，可以迅速進行所需測量。

方便設置的8.4英寸顯示器

可以自動或手動分蹤顯示各獨立通道的波形，同時保持理想的分辨率和動態范圍。這樣無論使用多少通道，都可以輕松查看所有信號的細節。 DLM3000是一款易于查看和易于操作的“緊湊型專屬示波器”。

電容式觸摸屏，操作直觀

觸屏式用戶界面能為用戶提供直觀的操作?？梢酝ㄟ^熟悉的點選、拖動，外擴/里捏操作來快速設置測量、光標、縮放框、波形顯示區域等項目。
傳統按鈕和按鍵的使用也很方便，因此用戶可以自由切換，盡享兩種控制方式的優勢。

測量和統計功能

包含29個波形參數測量。最多支持30個同步自動測量。還可以連續、逐周期或使用歷史存儲功能來統計測量值。
此外，逐周期參數測量統計還可以評估已捕獲波形的波動。

雙縮放

獨立的縮放處理器即使在最高500兆點時也能快速放大波形數據。雙縮放可以輕松查看兩個時間點的事件，選擇要顯示的特定輸入通道，甚至可以自動向前或向后滾動?？s放搜索可查找邊緣，圖型，脈沖寬度或超時條件，以便更輕松地定位感興趣的數據。

FFT分析

可以同時執行2個FFT分析。 除CH1 ~ CH4上的實際波形之外，還可以對運算波形執行F F T?？捎行Х治鰹V波、旋轉設備和其他現象。

觸發功能可捕捉組合的模擬/邏輯復合波形

DLM3000系列提供多種易于設置、組合了模擬和邏輯輸入的觸發，例如邊沿觸發、增強觸發和B觸發。通過使用數字觸發系統，可最大程度的降低誤觸發的可能。

自動保存先前捕獲的波形

后期回放，不錯過任何異常波形

使用DLM3000系列，可將多達100000個先前捕獲的波形保存在采集內存中。使用“歷史”功能，可以在屏幕中顯示先前捕獲的一個或所有波形(歷史波形)。
還可以對歷史波形執行光標測量、運算和其他操作。通過使用“歷史”功能，可采集到由于波形不確定而難以設置觸發條件的偶發異常信號，并對其進行分析。

歷史搜索功能

可以使用多種搜索方法，搜索多達100,000個滿足要求的事件波形。

回放功能

可以自動播放、暫停、快進和快退波形歷史記錄。
