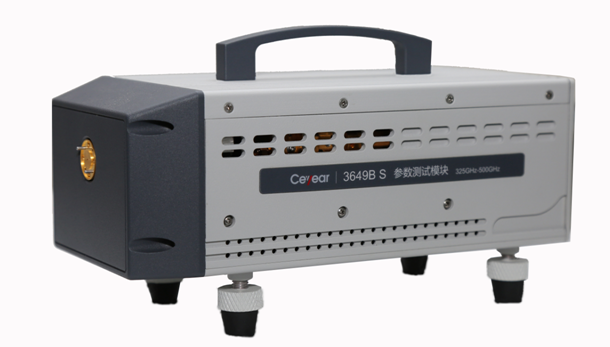

思議 3643X/49X 系列S參數測試模塊

產品綜述

        364X系列S參數測試模塊，通過外接網絡分析儀擴頻控制機，將網絡分析儀的測試頻率擴展至500GHz。主要用于毫米波定向耦合器、濾波器、功分器等無源部件S參數測試，以及毫米波混頻器和放大器等有源部件測試。毫米波矢量網絡分析儀能夠同時獲得被測毫米波網絡的幅度信息、相位信息和群時延特性，能夠同時滿足寬頻帶、大動態范圍和快速實時測試的要求，是開發毫米波相控陣雷達、通信、電子偵察等設備的必備測試儀器。毫米波矢量網絡分析儀通過更換不同頻段的S參數測試模塊，可實現40GHz-500GHz的無縫覆蓋，具有系統配置靈活、主機兼容性強、動態范圍大和測量精度高等特點。

功能特點

•  頻率覆蓋40GHz～500GHz

•  Windows 7 操作系統，中文菜單，兼?zhèn)溆⑽牟藛芜x項

•  具有頻響、單端口、響應隔離、全雙端口、TRL等多種校準方式

•  適應不同型號矢量網絡分析儀主機

•  通過3640A實現兩端口矢量網絡分析儀擴頻測量

•  不同頻段統一小型化、傾斜面板設計，

•  通用平臺，便于操作，可提高測試效率

        364X系列S參數測試模塊，配備毫米波擴頻控制機，可將矢量網絡分析儀的測試頻段擴展至40GHz~500GHz，滿足不同頻段的S參數測試需要。

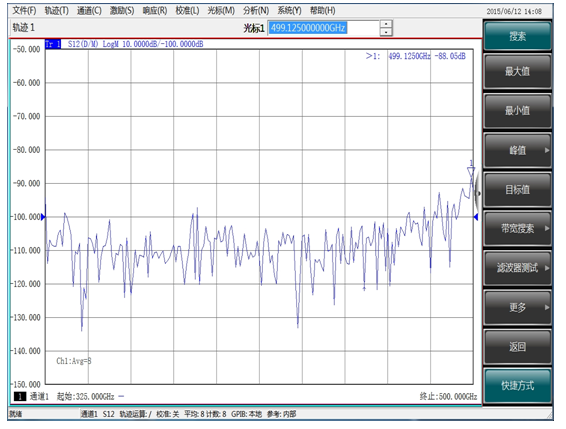

較大的動態范圍

        364X系列S參數測試模塊具有較高的端口輸出功率和接收機靈敏度，能夠滿足天線、RCS及濾波器等大動態范圍的測試需求。

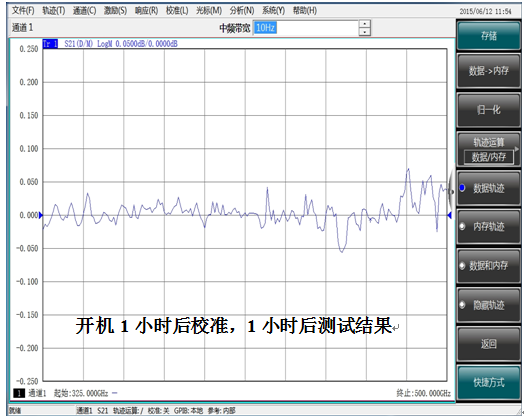

出色的測試重復性

        364X 系列S參數測試模塊充分考慮了部件及模塊的各項漂移特性，具有較高的測試一致性，能夠滿足用戶長時、高精度的測試要求。

靈活的系統配置

        不同頻段的S參數測試模塊具有統一的結構和使用平臺，同時兼容不同的網絡分析儀主機。
