思議 1763衛星帆板電源陣列模擬器

產品綜述

1763 衛星帆板電源陣列模擬器用于解決衛星電源系統研制、航天器模擬供電系統測試等帆板電源陣列及二次供電設備的測量和分析，解決電源分系統功能驗證、現場試驗等無法使用真實的帆板電源等帶來的難題，用于衛星或衛星測試系統以及太陽能逆變器中模擬太陽電池陣的電源輸出特性。在民用光伏發電、教學等領域也有應用需求。

1763 衛星帆板電源陣列模擬器具有IV曲線仿真輸出功能以及恒壓輸出、恒流輸出功能、串聯和并聯輸出功能。衛星帆板電源陣列模擬器集成兩個高精度功率模塊，單模塊最大額定功率可達600W，整機最大額定功率可達1200W。該設備結合IV曲線數字化生成方案與功率調節智能化等特點，采用電壓電流雙閉環技術，開關型功率調節技術，實現了利用衛星帆板特征參數生成IV曲線高分辨率，大范圍調節，快速動態響應等電源輸出?？蓮V泛應用衛星電源系統測試時，模擬太陽電池陣工作特性，檢查電源分系統性能、功能及對外接口關系的兼容性；模擬太陽電池陣為衛星供電，是衛星電源分系統研制、生產、維護等階段常用的儀器。

功能特點

• 高功率密度主機 （0～1200W），2種標準模塊方便選配：單模塊輸出510W或600W

• I-V曲線讀表功能

• I-V曲線列表功能

• I-V曲線快速變換功能

• 陣列模擬功能

• 恒定輸出電壓功能

• 恒定輸出電流功能

• 串聯輸出功能

• 并聯輸出功能

• 兼容SCPI（標準儀器編程指令）

• GPIB、LAN、USB接口功能

本地/遠地檢測

選用本地檢測，電源的反饋取自輸出連接器上的輸出端子，這種方法忽略了負載線壓降的損失，限制了電源的調整能力，負載引線越長、電阻越大，終端負載調整能力就越差，適用于對負載調整率要求不高的場合。選用遠地檢測，電源的反饋直接取自負載，電源電壓的輸出自動補償負載引線的影響，使負載上的電壓保持不變。

本地檢測和遠地檢測連接見示意圖。

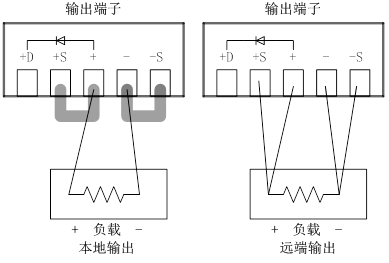

本地/遠地檢測示意圖

說明：1)  選用遠地檢測時，如果負載電壓為額定值，模塊實際輸出電壓可能會超出其最大輸出范圍，從而導致保護電路動作或者出現輸出失調狀態。

2)  選用遠地檢測時，通過檢測線在模塊輸出上拾取的噪聲將影響負載調整率。為盡量減小噪聲影響，應使用屏蔽雙絞線將電源的檢測線接到負載的電壓檢測端，屏蔽層的一端接至電源輸出連接器的接地端子上，另一端懸空。(不要使用屏蔽層作為檢測線！)

并聯輸出

采用兩臺或多臺模塊并聯可拓展電流輸出范圍。下圖顯示了兩個模塊并聯的連接方法。

并聯輸出時應盡量使每個模塊輸出功率相同！

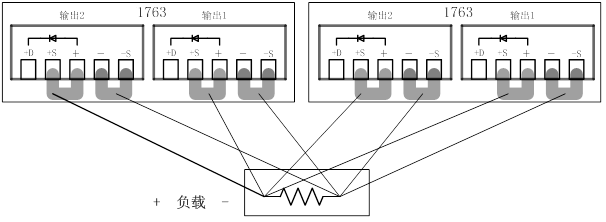

 模塊并聯示意圖

串聯輸出

采用兩臺或多臺模塊串聯可拓展電壓輸出范圍。但應注意負載電流不應超過每臺模塊電流輸出范圍。下圖顯示了兩個模塊串聯的連接方法。

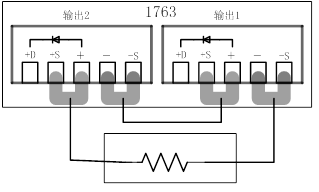

模塊串聯示意圖
