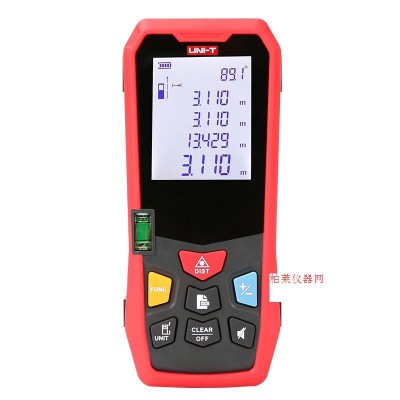

優利德 LM120|LM150|LM100|LM40激光

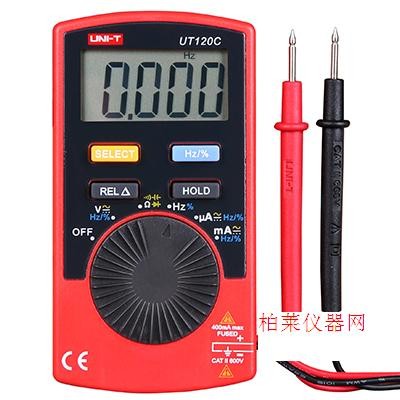

優利德 UT120C口袋型數字萬用表

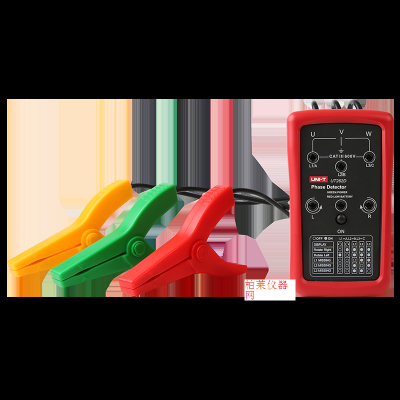

優利德UT262D非接觸式相序表

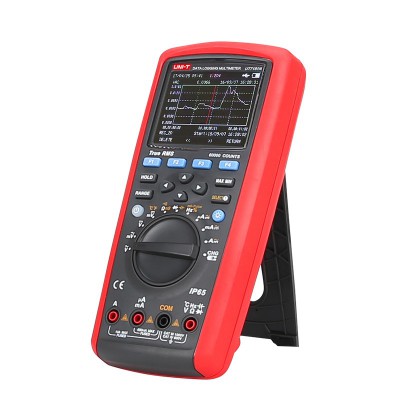

優利德 UT7181N 真有效值數據記錄萬

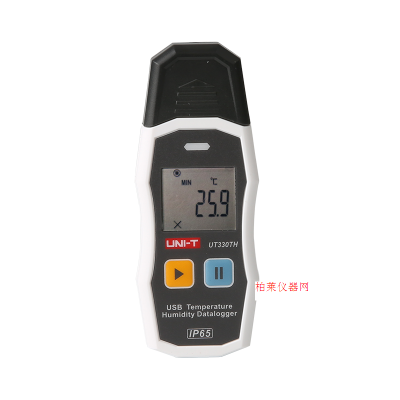

優利德 UT330TH USB數據記錄儀

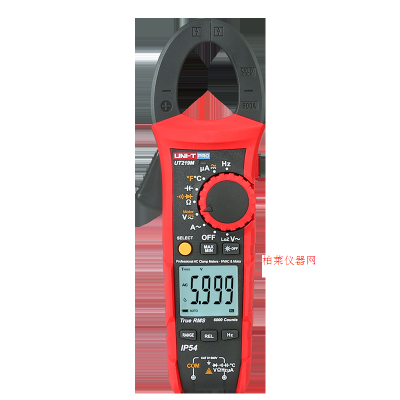

優利德 UT219M專業鉗形表

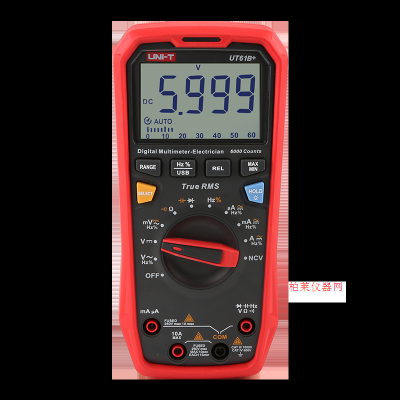

優利德 UT61B+真有效值數字萬用表
優利德 UT12E非接觸式智能測電筆
優利德 UTi884M智能型紅外熱成像儀

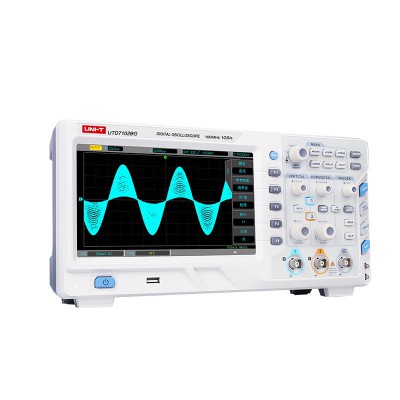

產品特性及特點：
100MHz，1GS/s實時采樣率；
2個模擬通道；
存儲深度32kpts；
波形捕獲率高達30,000wfms/s；
觸發類型標配：邊沿觸發、脈寬觸發、欠幅觸發、超幅觸發、斜率觸發、視頻觸發；
雙通道時基獨立可調；
多種校準信號輸出：10Hz、100Hz、1kHz(默認)、10kHz、100kHz；
無需連接任何線纜，一鍵接入校準信號；
波形記錄器，最大可錄制15Mpts波形數據
內置5MHz DDS信號源
可選配邏輯分析儀模塊、鋰電池供電數字萬用表模塊；
8英寸TFT LCD，WVGA(800×480)
豐富的外圍接口：USB OTG，Pass/Fail
| 基本功能 | 技術指標 | ||||
| 型號 | UTD7072BG | UTD7102BG | |||
| 采樣 | |||||
| 采樣方式 | 實時采樣、等效采樣 | ||||
| 采集模式 | 采樣、峰值檢測、平均、高分辨率 | ||||
| 實時采樣率 | 1GS/s(單通道)，500MS/s(雙通道) | ||||
| 平均值 | 所有通道同時達到N次采樣后， | ||||
| N 次數可在2、4、8、16、32、64、128、256、512 | |||||
| 存儲深度 | 32kpts | ||||
| 輸入 | |||||
| 通道數 | 雙通道 | ||||
| 輸入耦合 | 直流、交流、接地 | ||||
| 輸入阻抗 | （1MΩ± 1%）||（22 pF± 3 pF） | ||||
| 探頭衰減系數 | 1m×，2m×，5m×，10m×，20m×，50m×，100m×，200m× ，500m×，1×，2×，5×，10×，20×，50×，100×，200×，500×，1000× | ||||
| 最大輸入電壓（1MΩ） | CAT I 300 Vrms，CAT II 100 Vrms，瞬態過壓1000 Vpk | ||||
| 垂直 | |||||
| 帶寬 | DC 至 70 MHz | DC 至 100 MHz | |||
| 單次帶寬 | DC 至 70 MHz | DC 至 100 MHz | |||
| 垂直分辨率 | 8bit | ||||
| 垂直檔位 | 1mV/div 至20 V/div（1 MΩ） | ||||
| 偏移范圍 | ±8div [顯示垂直移位讀數(div)] | ||||
| 帶寬限制 | 20 MHz | ||||
| 低頻響應 | ≤5 Hz（在BNC上），（交流耦合，-3dB） | ||||
| 上升時間 | ≤5ns | ≤3.5ns | |||
| 直流增益精確度 | <5 mV：±4%，≥5 mV：±3% | ||||
| 單位 | V/A ，默認為：V | ||||
| 通道隔離度 | 直流至最大帶寬：>40 dB | ||||
| 水平 | |||||
| 時基檔位 | 2 ns/div 至 50 s/div | ||||
| 時基精度 | ≤±（50 + 2 × 使用年限）ppm | ||||
| 延遲范圍 | 預觸發（負延遲）：≥1屏幕寬度，后觸發（正延遲）：1 s 至50 s | ||||
| 時基模式 | Y-T、X-Y、Roll | ||||
| 波形捕獲率 | ≥30,000wfms/s | ||||
| 觸發 | |||||
| 觸發類型 | 邊沿觸發、脈寬觸發、欠幅觸發、超幅觸發、斜率觸發、視頻觸發 | ||||
| 觸發電平范圍 | 內部距屏幕中心± 15 格；EXT ± 6 V，觸發電平范圍可調 | ||||
| 觸發模式 | 自動、普通、單次 | ||||
| 釋抑范圍 | 100 ns 至10 s | ||||
| 觸發耦合 | 直流耦合：通過輸入信號的交流和直流成分 | ||||
| 交流耦合：阻擋輸入信號的直流成分 | |||||
| 高頻抑制：1.23 MHz | |||||
| 低頻抑制：680 kHz | |||||
| 噪聲抑制：降低波形噪聲（10 mV/div～20 V/div，直流耦合觸發靈敏度減小2倍） | |||||
| 邊沿觸發 | |||||
| 邊沿類型 | 上升、下降、上升&下降 | ||||
| 交替觸發 | |||||
| CH1觸發 | 邊沿、脈寬、視頻（PAL,NTSC) | ||||
| CH2觸發 | 邊沿、脈寬、視頻（PAL,NTSC) | ||||
| 時基檔調節 | 雙通道支持時基獨立可調 | ||||
| 欠幅脈沖觸發 | |||||
| 脈寬條件 | 大于、小于、等于 | ||||
| 極性 | 正脈沖、負脈沖 | ||||
| 脈寬范圍 | 20 ns 至10 s | ||||
| 超幅脈沖觸發 | |||||
| 超幅類型 | 上升沿、下降沿、上升&下降 | ||||
| 觸發位置 | 超幅進入、超幅退出、超幅時間 | ||||
| 超幅時間 | 20 ns 至10 s | ||||
| 脈寬觸發 | |||||
| 脈沖條件 | 正脈寬（大于、小于、指定區間內） | ||||
| 負脈寬（大于、小于、指定區間內） | |||||
| 脈沖寬度 | 20 ns 至10 s | ||||
| 斜率觸發 | |||||
| 斜率條件 | 正斜率（大于、小于、指定區間內） | ||||
| 負斜率（大于、小于、指定區間內） | |||||
| 時間設置 | 20 ns 至10 s | ||||
| 視頻觸發 | |||||
| 信號制式 | 支持標準的NTSC、PAL廣播制式，行數范圍是1 至525 | ||||
| 行頻范圍 | （NTSC）和1 至625（PAL） | ||||
| 測量 | |||||
| 光標 | 手動模式 | 光標間電壓差（△V） 光標間時間差（△T） △T 的倒數（Hz）（1/△T） | |||
| 追蹤模式 | 波形點的電壓值和時間值 | ||||
| 自動測量模式 | 允許在自動測量時顯示光標 | ||||
| 自動測量 | 最大值、最小值、峰峰值、頂端值、幅值、周期平均值、平均值、周期均方根、均方根、 面積、周期面積、過沖、預沖、上升前激、下降前激、頻率、周期、上升時間、 下降時間、脈寬、正脈寬、負脈寬、突發脈寬、正占空比、負占空比、相位、FRR、FRF、 FFR、FFF、LRR、LRF、LFR、LFF，共34種測量參數 | ||||
| 測量數量 | 同時顯示5種測量 | ||||
| 測量范圍 | 屏幕或光標 | ||||
| 測量統計 | 平均值、最大值、最小值、標準差和測量次數 | ||||
| 頻率計 | 硬件6位頻率計 | ||||
| 數學運算 | |||||
| 波形計算 | A+B、A-B、A×B、A/B、FFT | ||||
| FFT窗類型 | Rectangle、Hanning、Blackman、Hamming | ||||
| FFT垂直刻度 | Vrms、dBVrms | ||||
| 數字濾波 | 低通、高通、帶通、帶阻 | ||||
| 存儲 | |||||
| 設置 | 20組設置(內部)、200組設置(U盤) | ||||
| 波形 | 20組波形(內部)、普通/深存儲200組波形(U盤)、深存儲CSV(U盤) | ||||
| 位圖 | 支持一鍵拷屏至U盤 | ||||
| 波形錄制與記錄 | |||||
| 波形錄制 | 單通道錄制原始數據8000幀，雙通道可同時錄制原始數據4000幀 ；且時間間隔可調：100.00ms~1000s，調節時間間隔可選粗調/細調。 | ||||
| 波形記錄器 | 1、雙通道可同時錄制波形； | ||||
2、掃描模式下波形錄制數據：15Mpts， 且時間間隔可調：1.00ms~1000s(可以使用上位機導出數據)，調節時間間隔可選粗調/細調。 | |||||
| 3、回放模式：逐點、逐幀播放。 | |||||
| 信號源 | |||||
| 頻率 | 1Hz~5MHz | ||||
| 波形類型 | 正弦波，方波，三角波，脈沖波，鋸齒波 | ||||
| 幅度 | 1mVpp~20Vpp | ||||
| 直流偏移 | ±5Vp | ||||
| 顯示 | |||||
| 顯示類型 | 8寸 TFT LCD | ||||
| 顯示分辨率 | 800 水平×RGB×480 垂直像素 | ||||
| 余輝時間 | 自動/短余輝/長余輝/無限 | ||||
| 菜單保持 | 保持時間：1s、2s、5s、10s、20s、無限 | ||||
| 顯示類型 | 點、矢量 | ||||
| 實時時鐘 | 時間及日期（用戶可調） | ||||
| 屏幕保護 | 關閉/1分鐘/5分鐘/10分鐘/30分鐘/1小時 | ||||
| 接口 | |||||
| 接口 | 標配：USB-OTG、AUX Out(觸發輸出、通過/失敗)輸出； | ||||
| 選配：USB-LA邏輯分析儀模塊；數字萬用表模塊 | |||||
| 探頭補償器輸出 | |||||
| 輸出電壓 | 約3Vp-p | ||||
| 頻率 | 10Hz、100Hz、1kHz(默認)、10kHz、100kHz | ||||
| 校準快捷鍵 | 一鍵切換CAL，AUTO自動開啟識別通道信號。(默認1kHz/3Vpp) | ||||
| 電源 | |||||
| 電源電壓 | 100V～240VACrms | ||||
| 頻率 | 50Hz/60Hz | ||||
| 保險絲 | 3A，T級，250V | ||||
| 環境 | |||||
| 溫度范圍 | 操作：0℃～+40℃；非操作：-20℃～+70℃ | ||||
| 冷卻方法 | 風扇強制冷卻 | ||||
| 濕度范圍 | 操作：+35℃以下 ≤90％相對濕度；非操作：+35℃～+40℃ ≤60％相對濕度 | ||||
| 海拔高度 | 操作：2000米以下；非操作：15，000米以下 | ||||
| 尺寸(寬×高×深) | 336mm×164mm×108mm | ||||
| 重量(凈重) | 3.35 Kg | ||||
| 標配附件 | 符合所在國標準的電源線、USB數據線、2套無源探頭(100MHz)、光盤(含用戶手冊和應用軟件) | ||||
| 選配件 | 16通道邏輯分析儀模塊 | ||||
| 數字萬用表模塊 | |||||
